Тип |

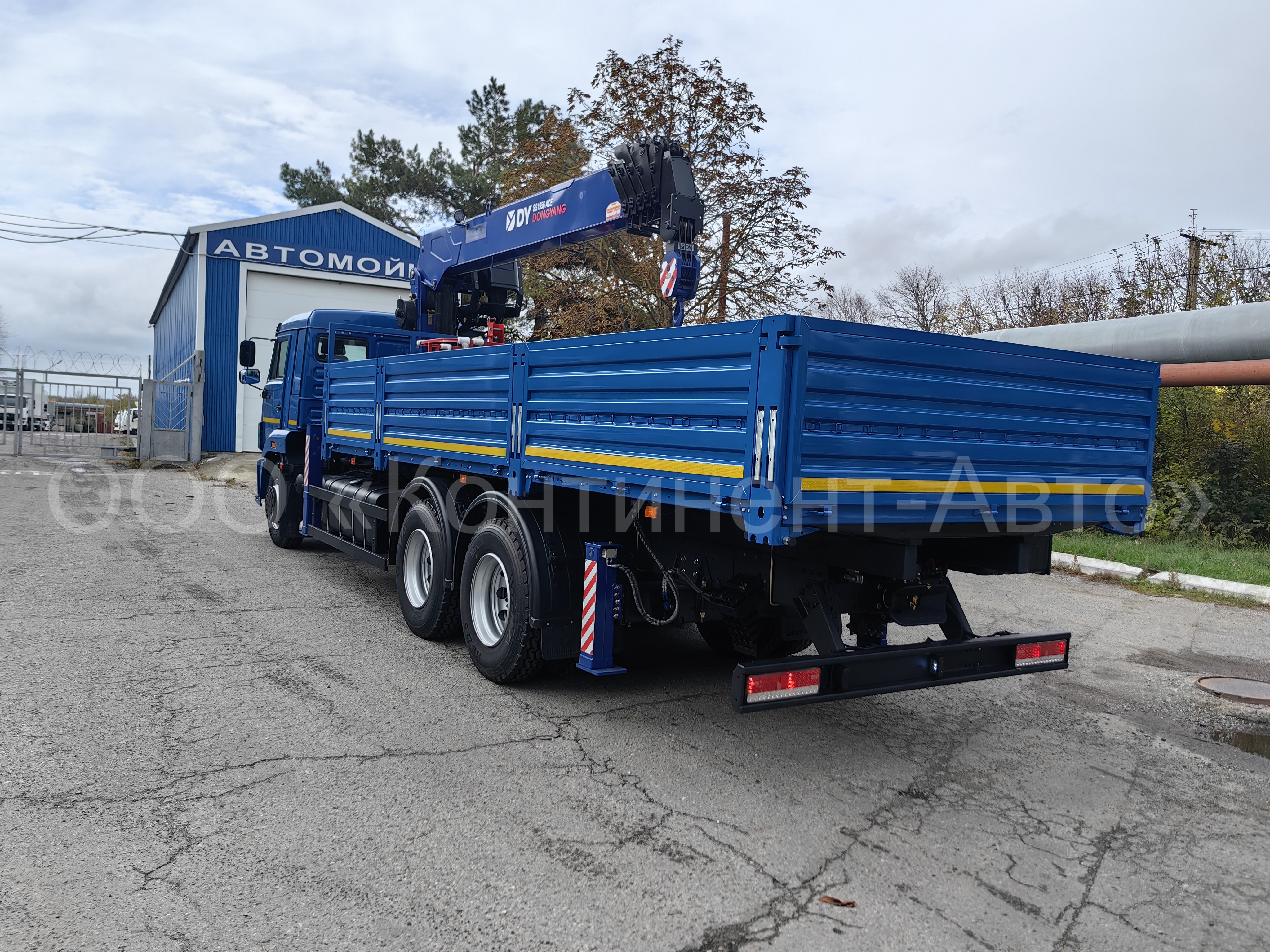

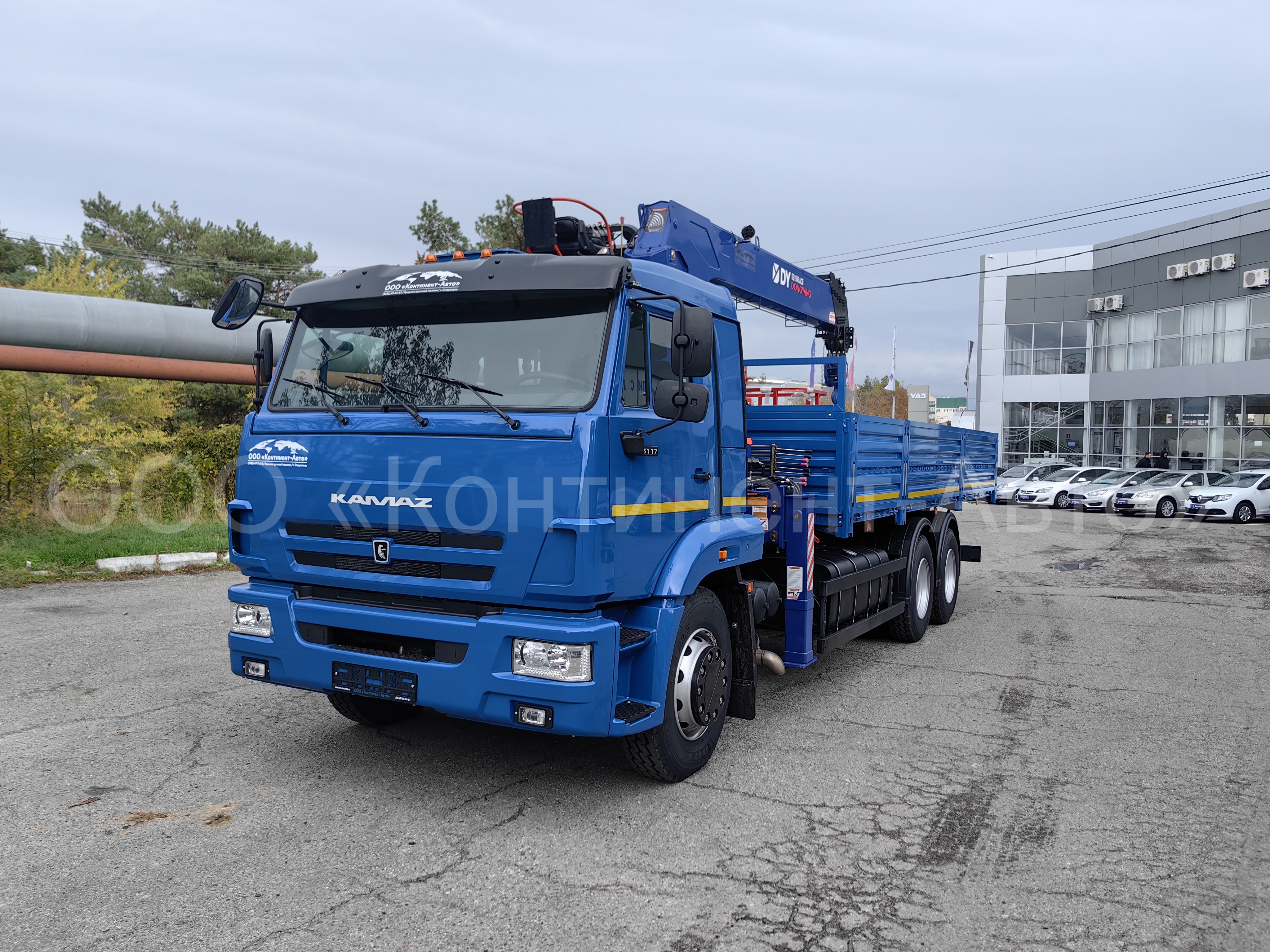

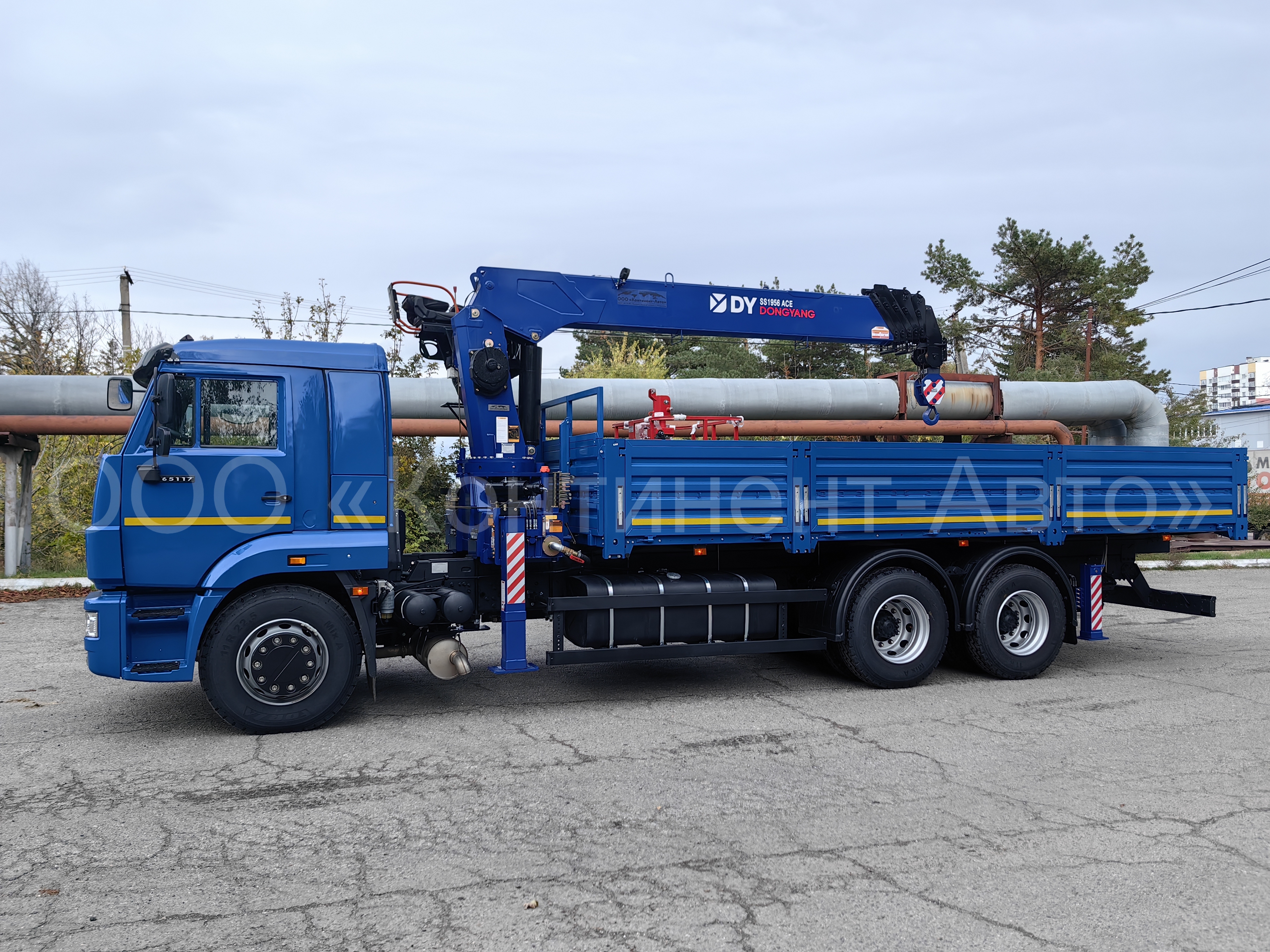

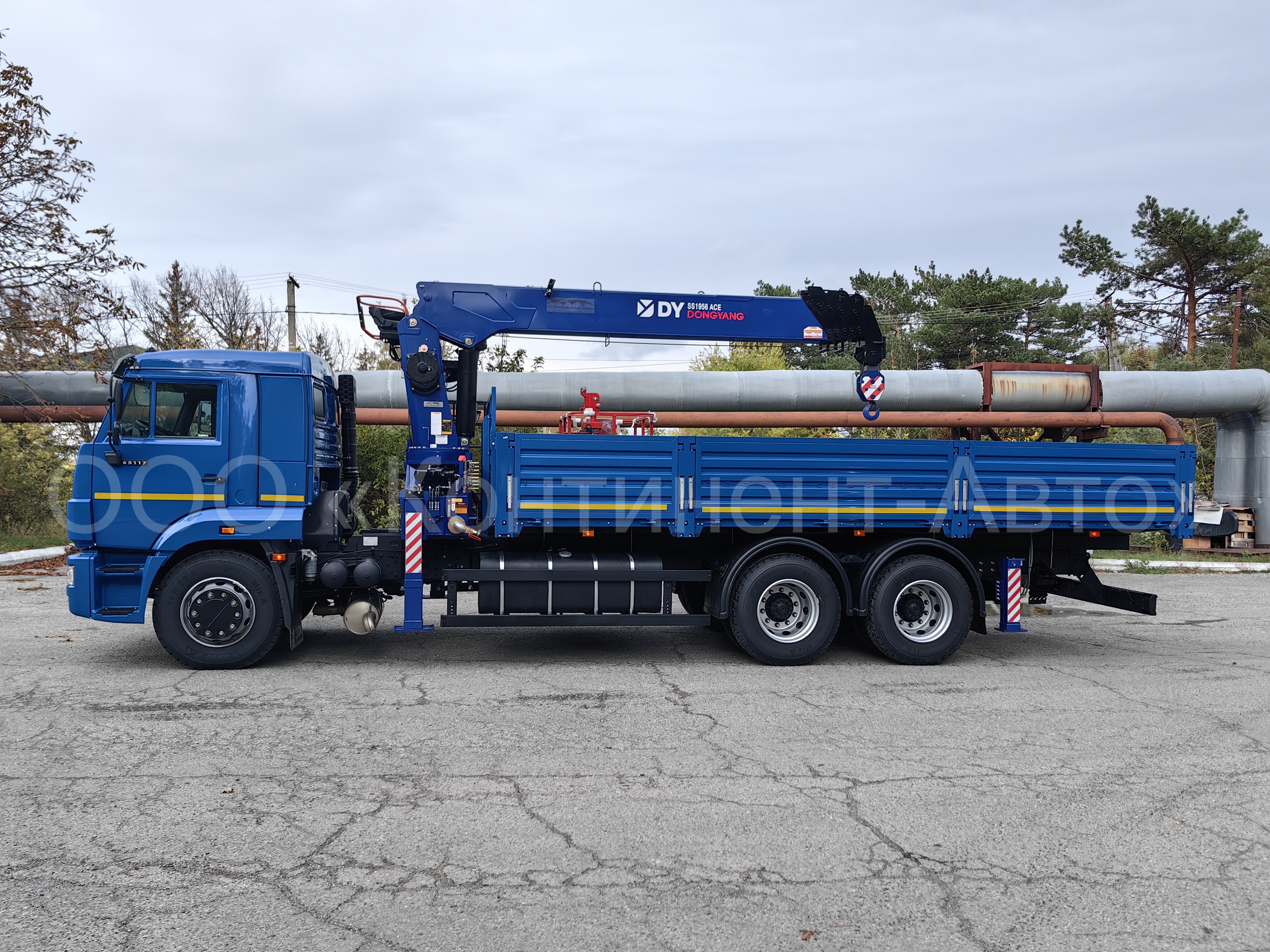

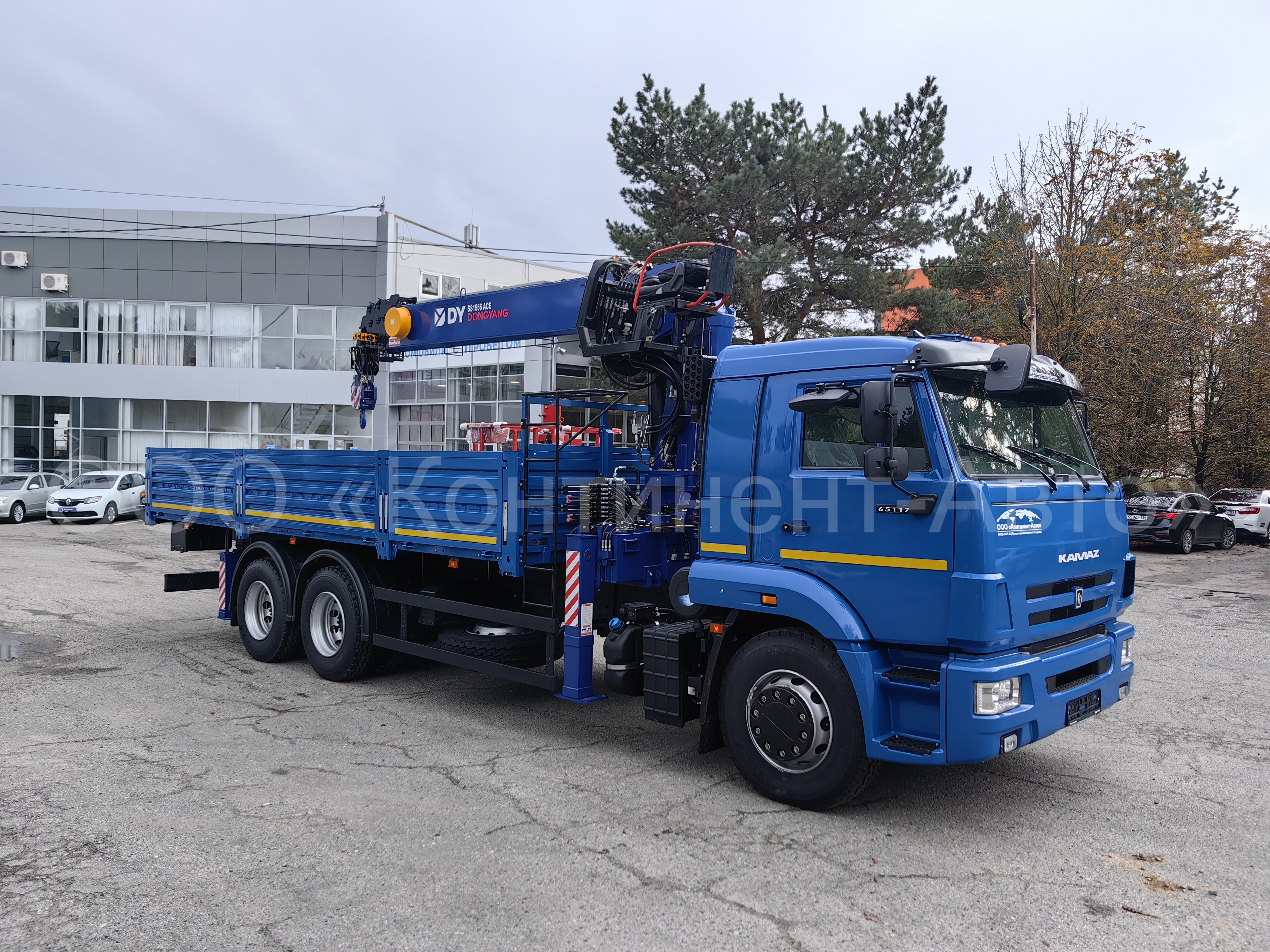

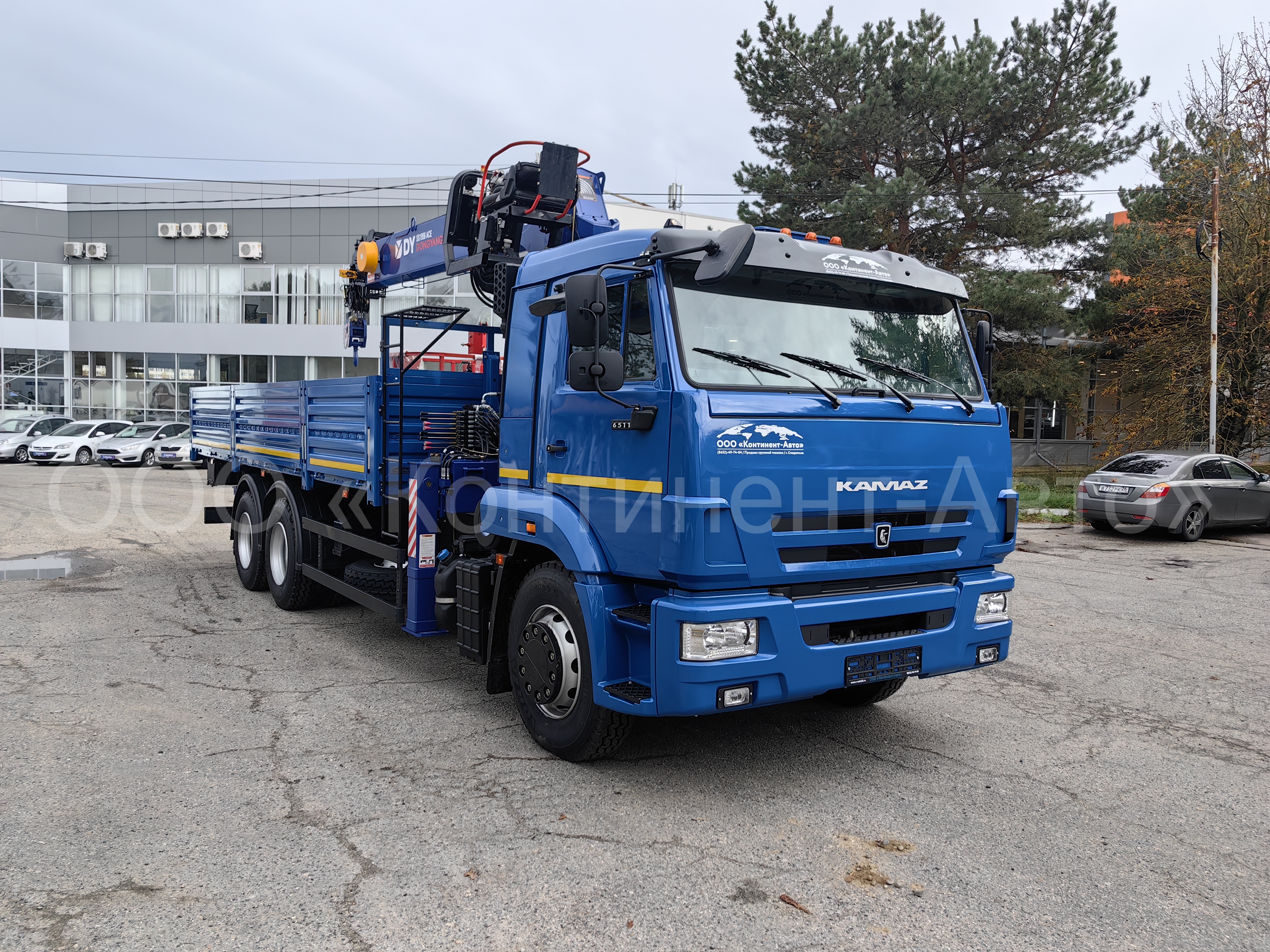

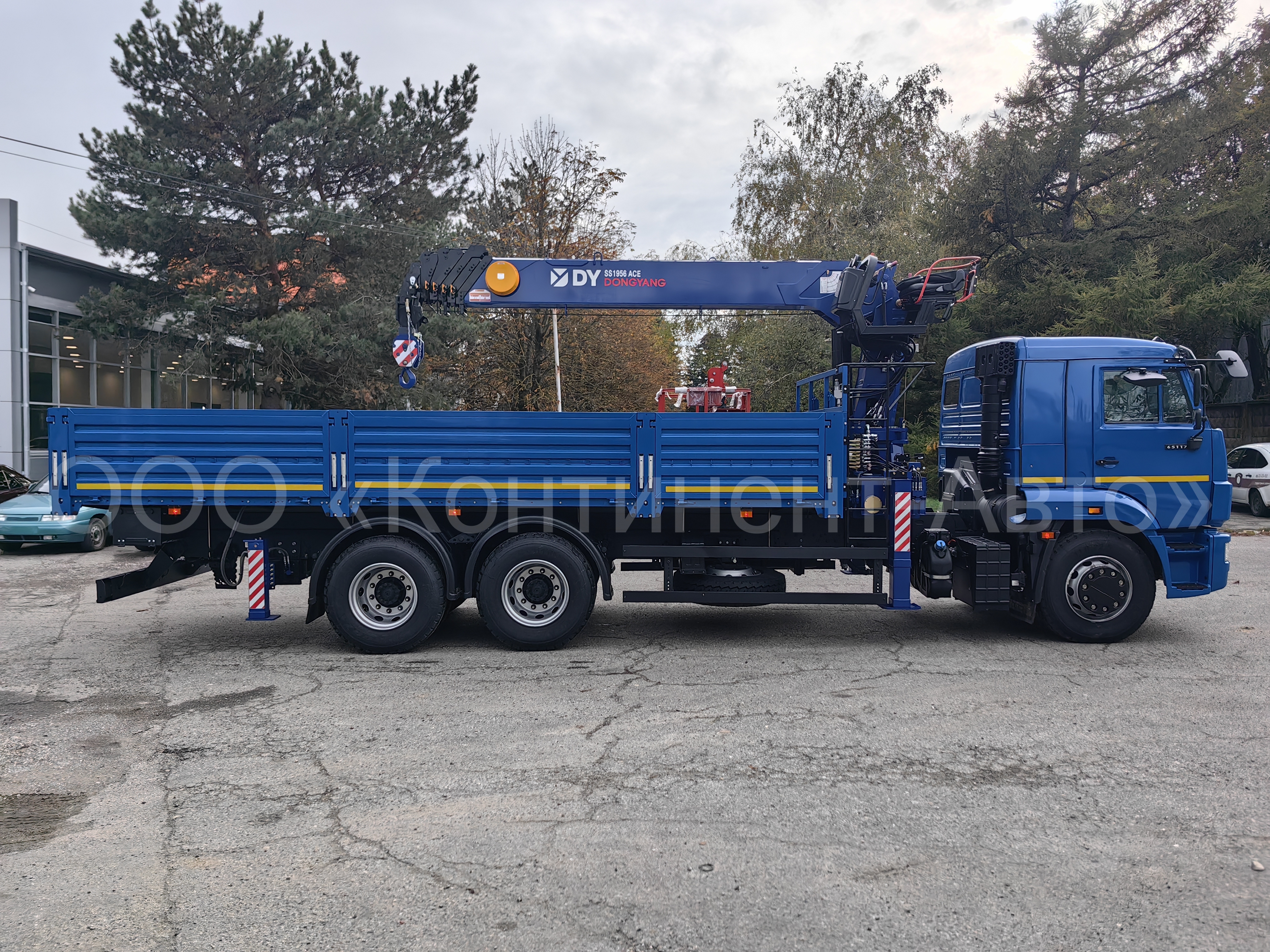

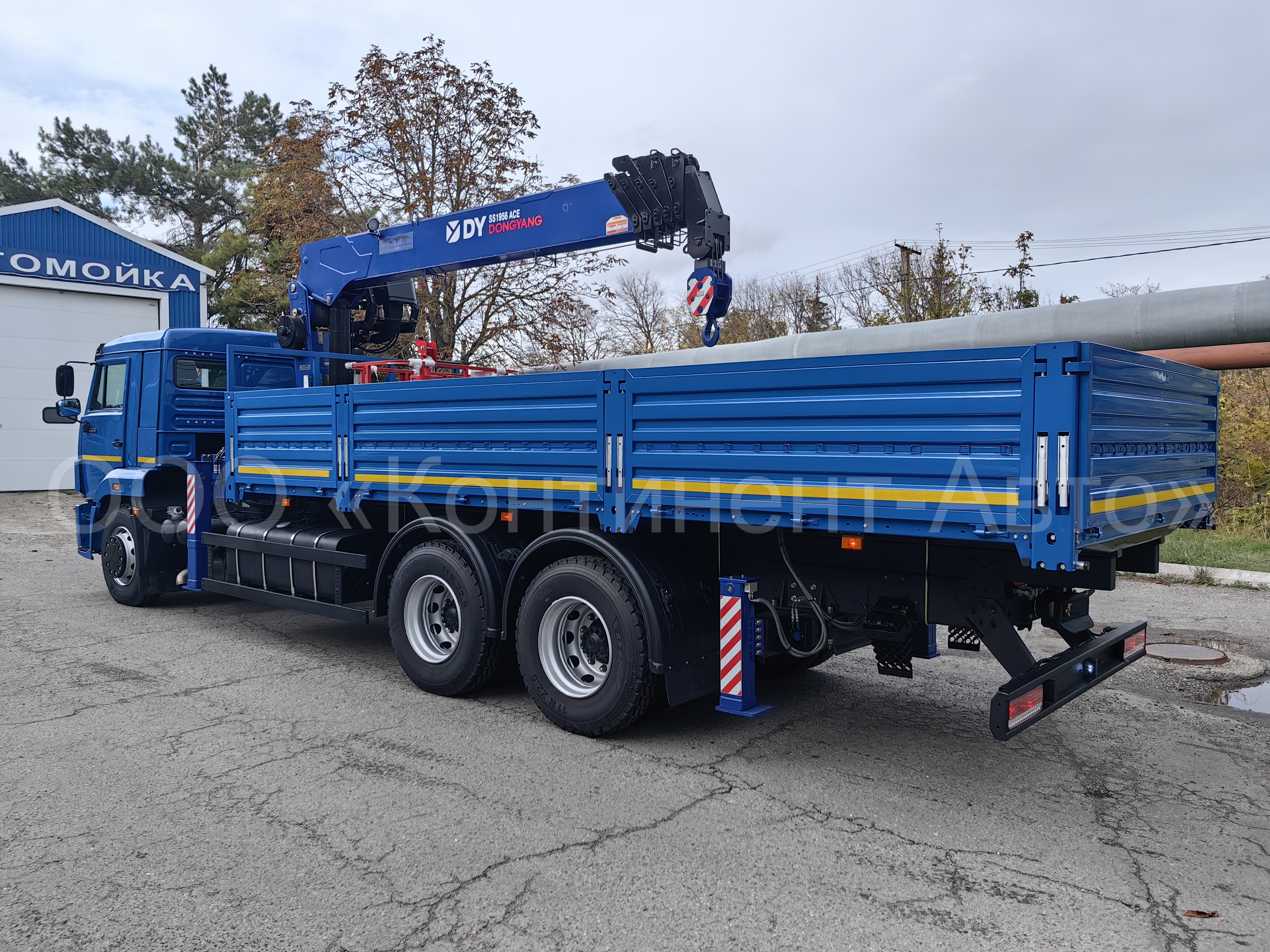

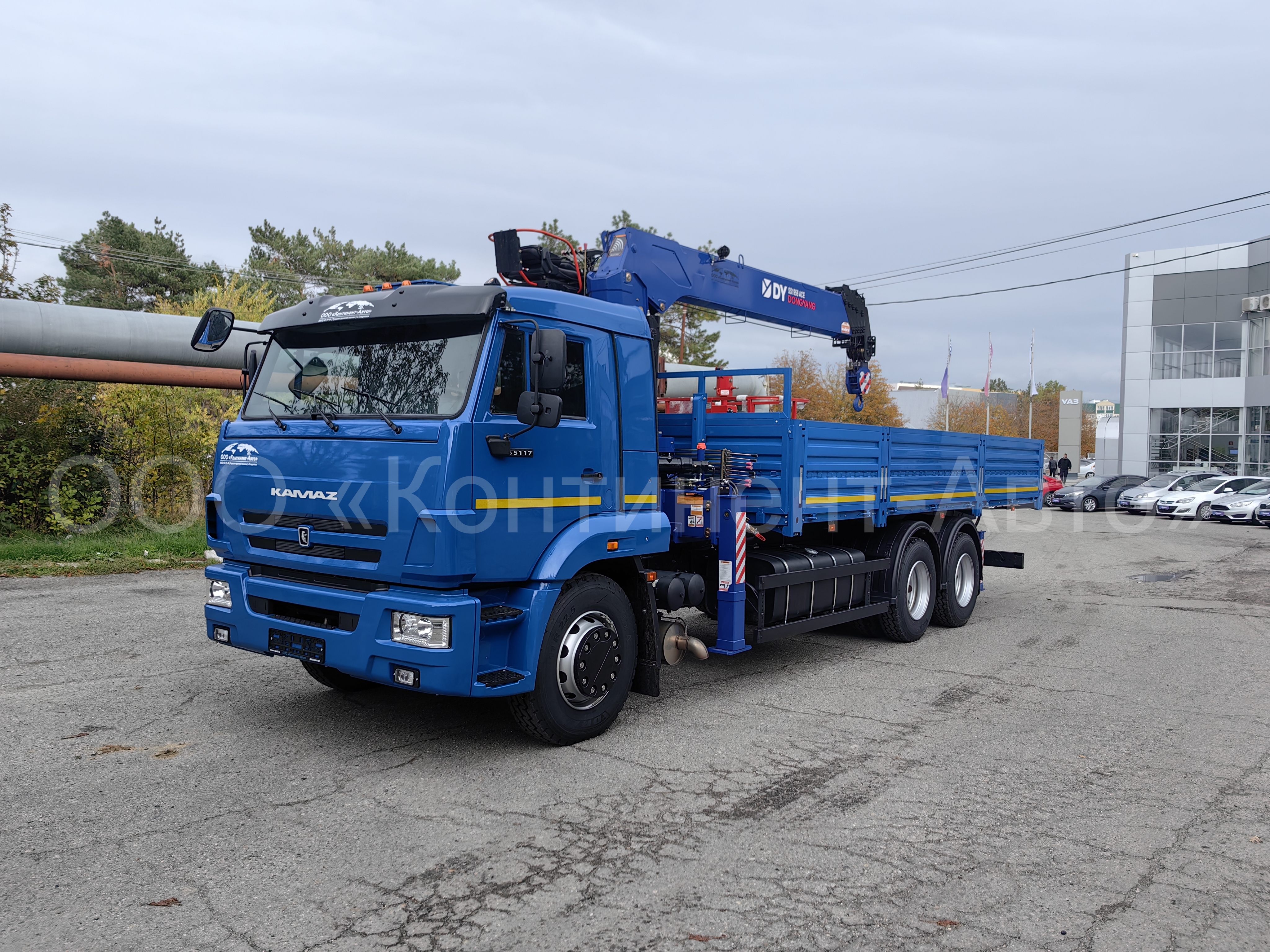

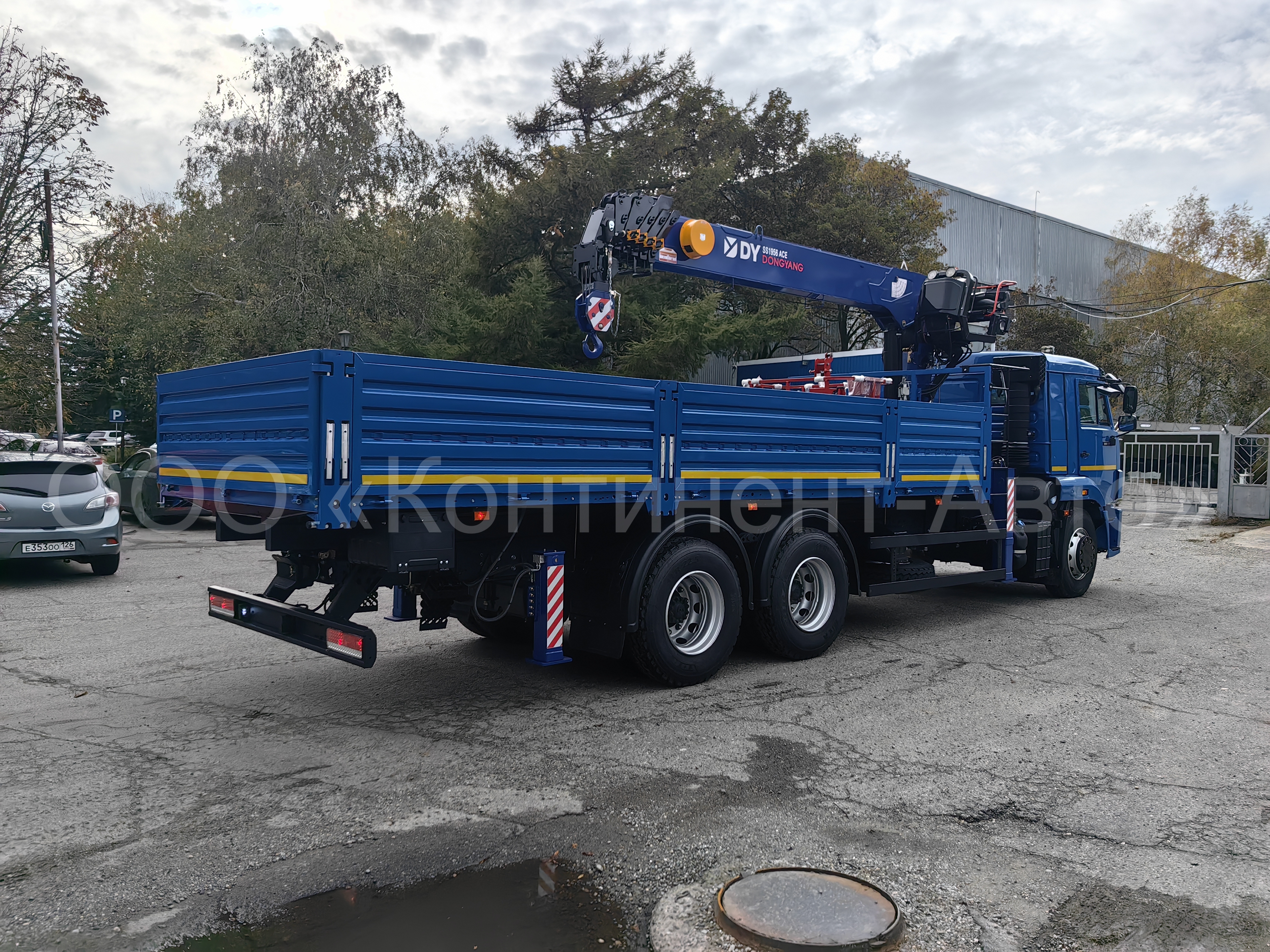

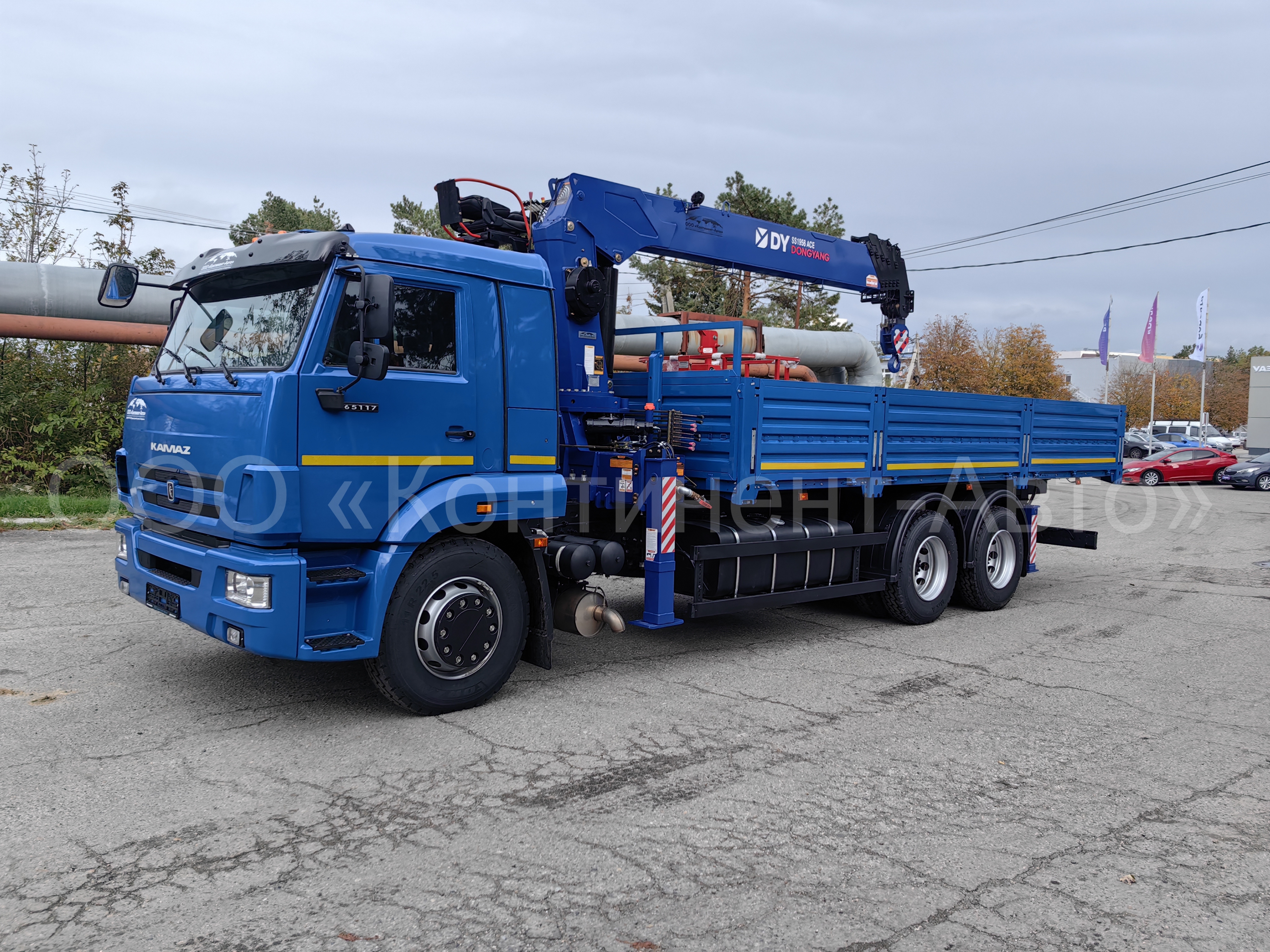

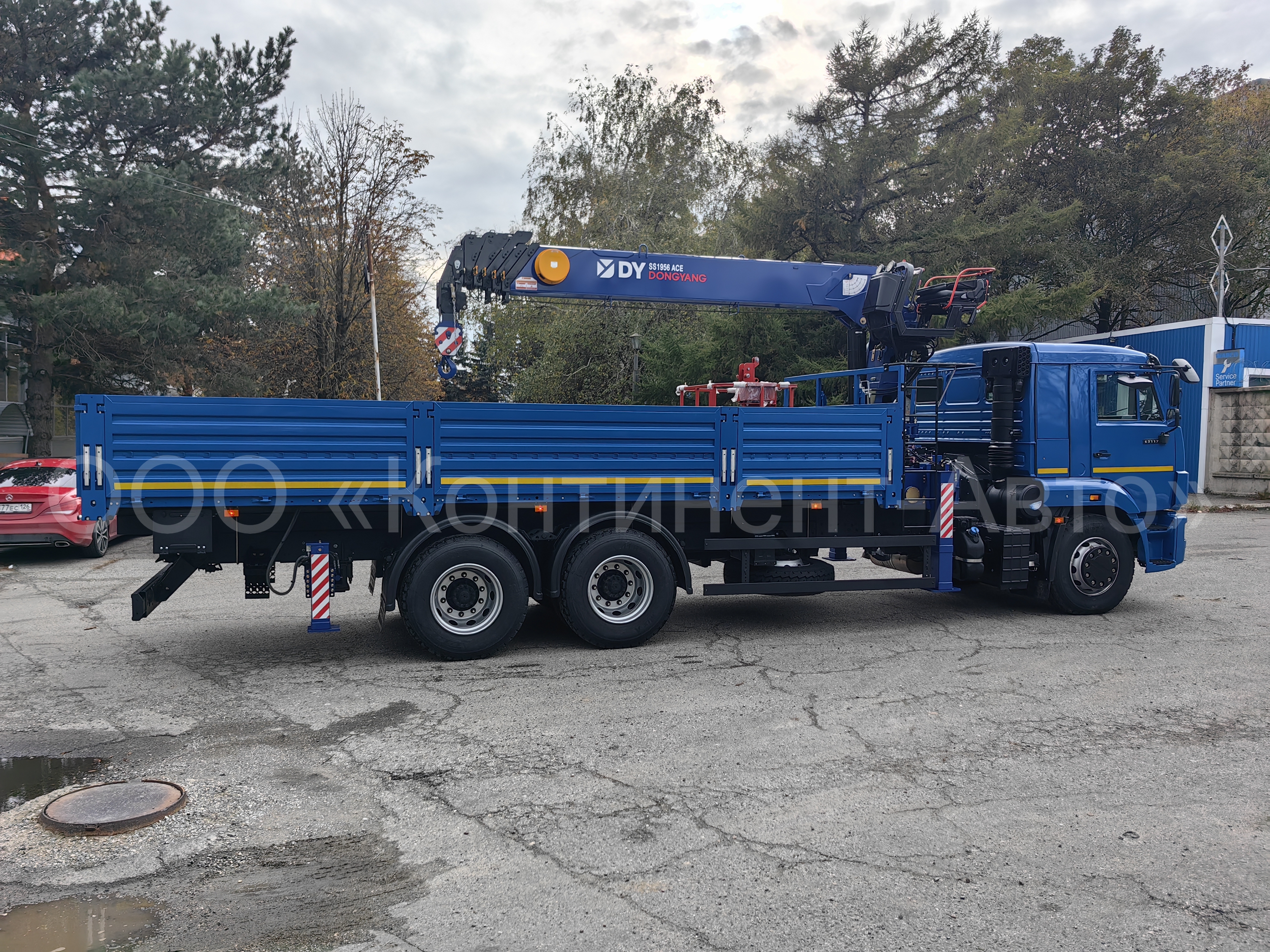

Автомобиль с кран-манипулятором Dong Yang SS1956 (Южная Корея) на шасси КАМАЗ 65117 |
|
Колёсная формула |
6х4 |
|
Базовое шасси |
КАМАЗ 65117-3010-48 КАМАЗ 65117-4010-48 |
|
Краноманипуляторная установка «DONG YANG SS1956» Тросовый, управление с верхнего сиденья (при работе), управление с земли (при установке на выносные опоры) Грузовой момент, т·м Грузоподъемность, кг: - максимальная - на максимальном вылете Вылет, м: - максимальный - минимальный |
18,0
8000 550
19,0 2,0 |
|
Задние дополнительные опоры раздвижные с наибольшей величиной раздвижения аутригеров, мм |
4400 |
|
Снаряженная масса крана-манипулятора автомобильного, кг - на переднюю ось, кг - на заднюю тележку, кг |
13625 5495 8130 |
|
Наибольшая масса перевозимого груза, кг |
10 300 |
|
Технически допустимая масса крана-манипулятора автомобильного, кг - на переднюю ось, кг - на заднюю тележку, кг |
24000 6000 18000 |
|
Технически допустимая масса буксируемого прицепа, кг |
14000 |
|
Технически допустимая масса автопоезда, кг |
38000 |
|
Габаритные размеры, мм: Длина Ширина Высота с шинами 11.00 R22,5 Высота с шинами 11.00 R20 |
10400 2550 3785 3800 |
|
Бортовая платформа, без каркаса и тента, задний и боковые борта – металлические, откидные, настил пола – деревянный Внутренние размеры, мм Длина Ширина Высота |
6818 2470 730 |
|
Двигатель Евро-5 |
КАМАЗ 667.511-300 КАМАЗ 667.510-310 (Cummins Isbe 6.7-300)
|
|
Коробка передач |
1310TO (ZF КАМА) |
|
Максимальная мощность двигателя, кВт (л. с.) |
221 (300) |
|
Максимальная скорость, км/ч |
80 |
Технические характеристики Dong YANF SS1956
|
Собственный вес с техническими жидкостями, кг |
3618 |
|
Максимальный грузовой момент, тм |
18 |
|

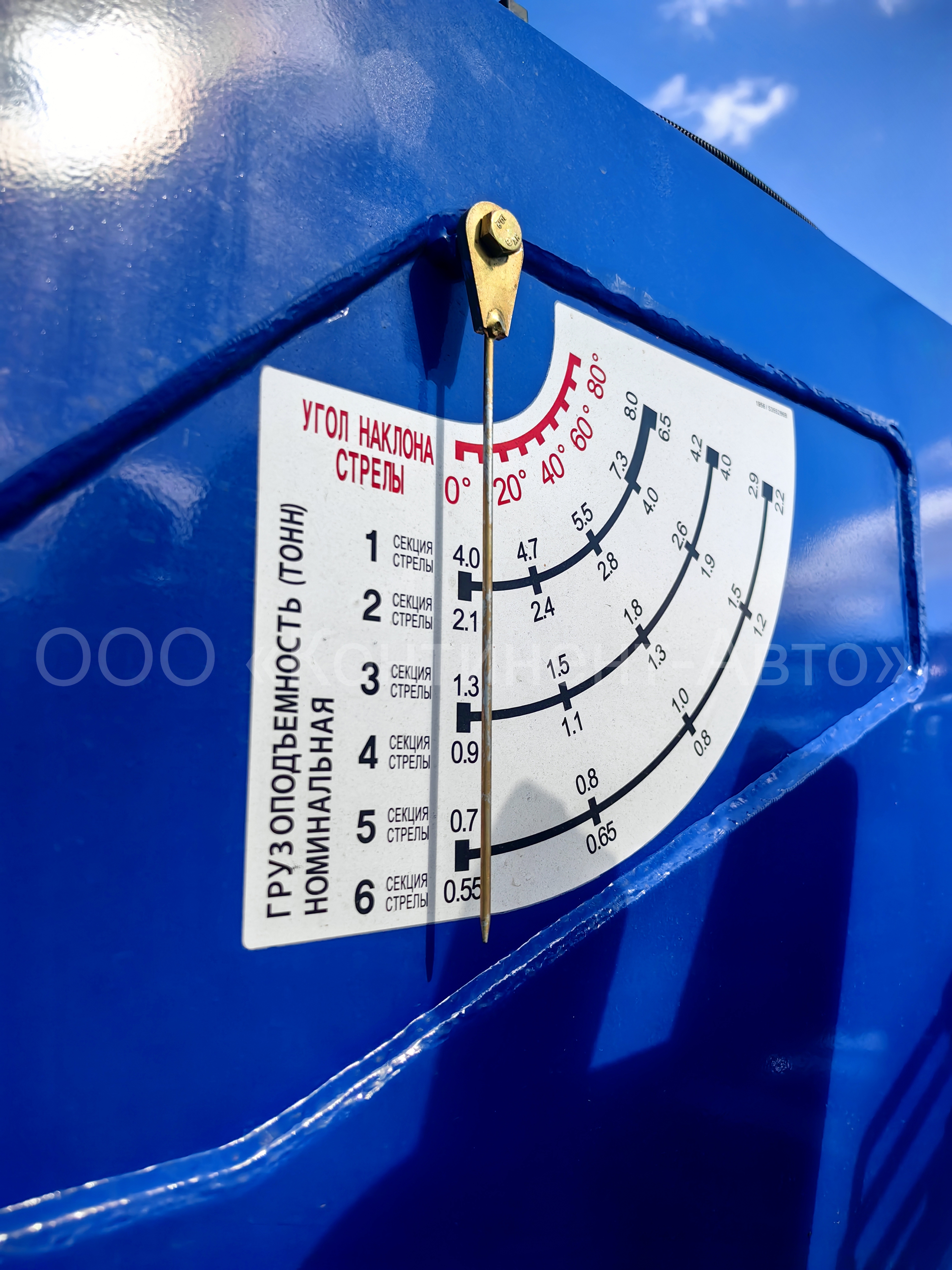

Максимальная грузоподъёмность, кг |
8000 |
|
Грузоподъёмность на максимальном вылете, кг |
550 |
|
Максимальный вылет стрелы, м |
19 |
|
Максимальная рабочая высота, м |
21,9 |
|
Угол поворота, град |
360 |
|
Скорость поворота, об/мин |
2 |
|
Расчетная подача масла, л/мин |
78 |
|
Объем масляного бака, л |
120 |
|
Тип стрелы |
гексагональная |
|
Количество секций |
6 |
|
Скорость выдвижения стрелы, м/с |
15,1 |
|
Трос |
10мм x 100м |
|
Скорость лебедки, м/мин |
28-56 |
|
Вылет передних аутригеров, м |
5,7 |
|
Минимальный рабочий радиус, м |
2 |
Автомобиль изготавливается на шасси:
65117-3010-48
65117-4010-48
Варианты заводской модели:
6590
65900
438240-02
4303B4-10
