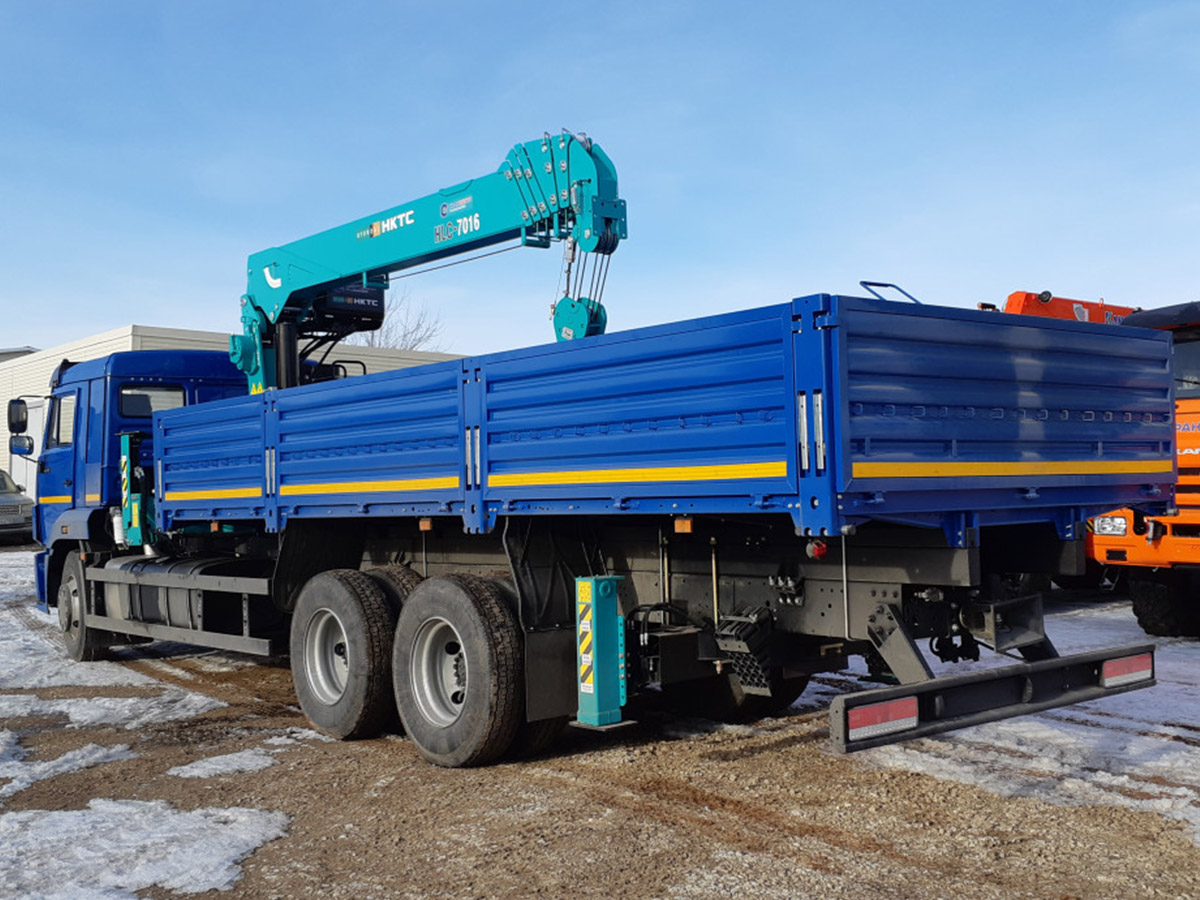

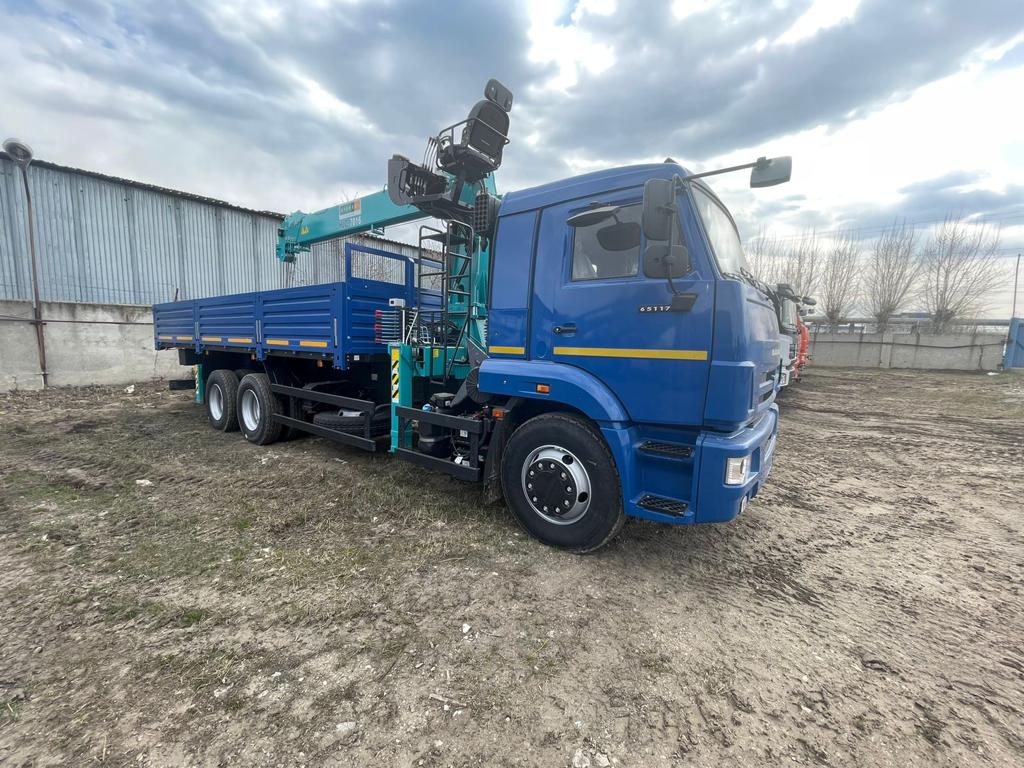

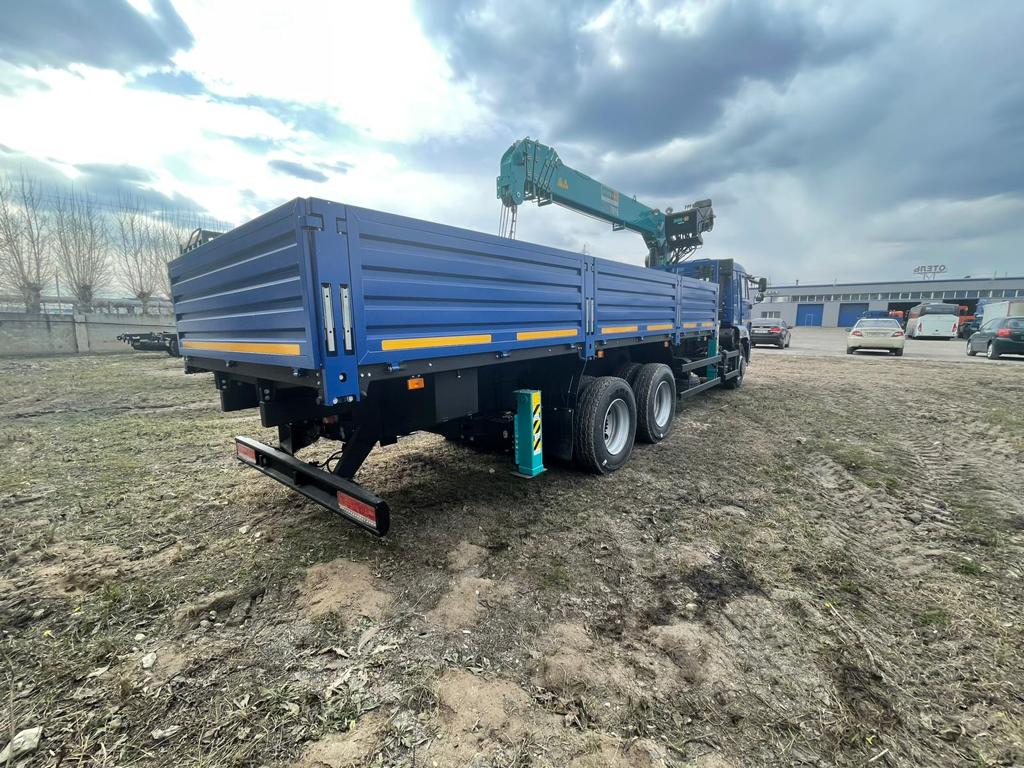

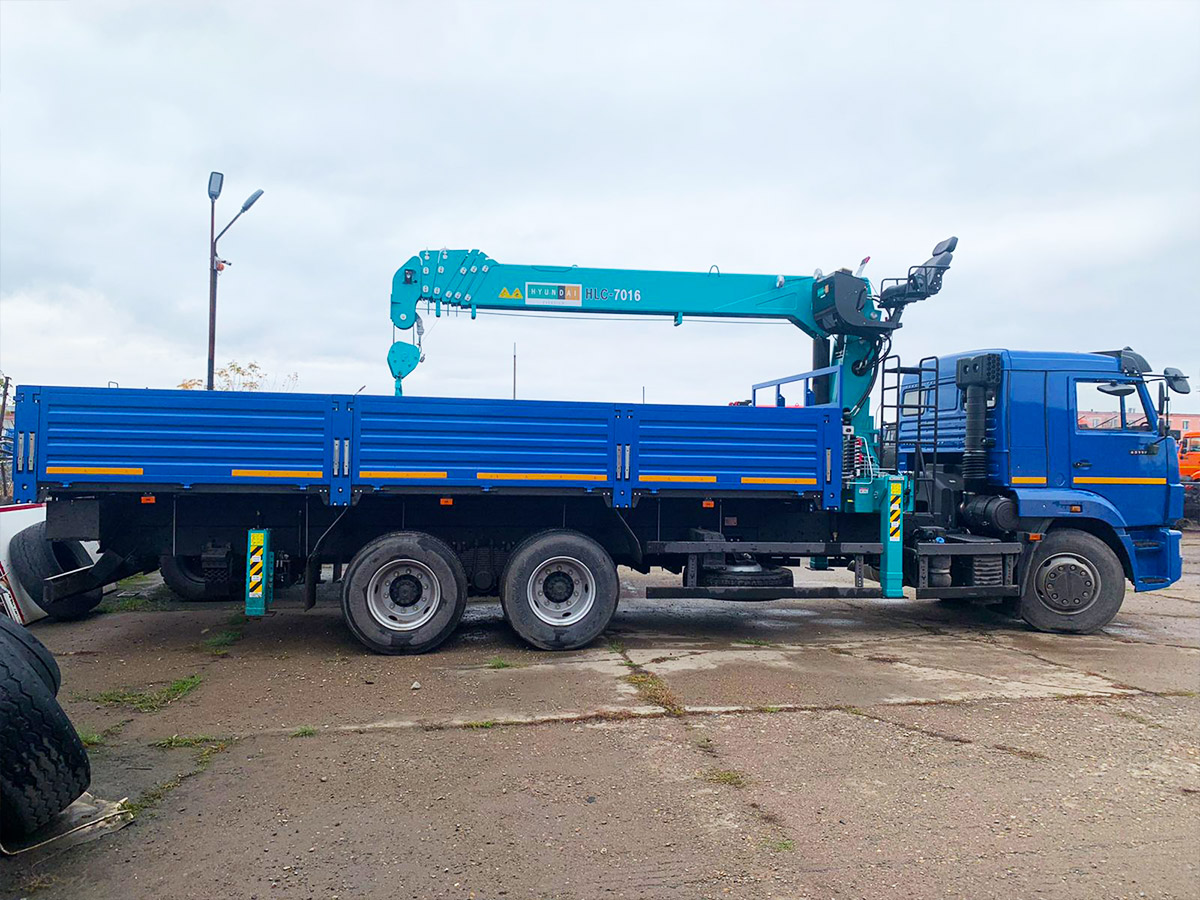

Автомобиль с кран-манипулятором Hyundai HKTC 7016L (Южная Корея) на шасси КАМАЗ 65117
|
Тип |
Hyundai HKTC 7016L (Южная Корея) на шасси КАМАЗ 65117 |
|
Колёсная формула |
6х4 |
|
Базовое шасси |
КАМАЗ 65117-3010-48 КАМАЗ 65117-4010-48 |
|

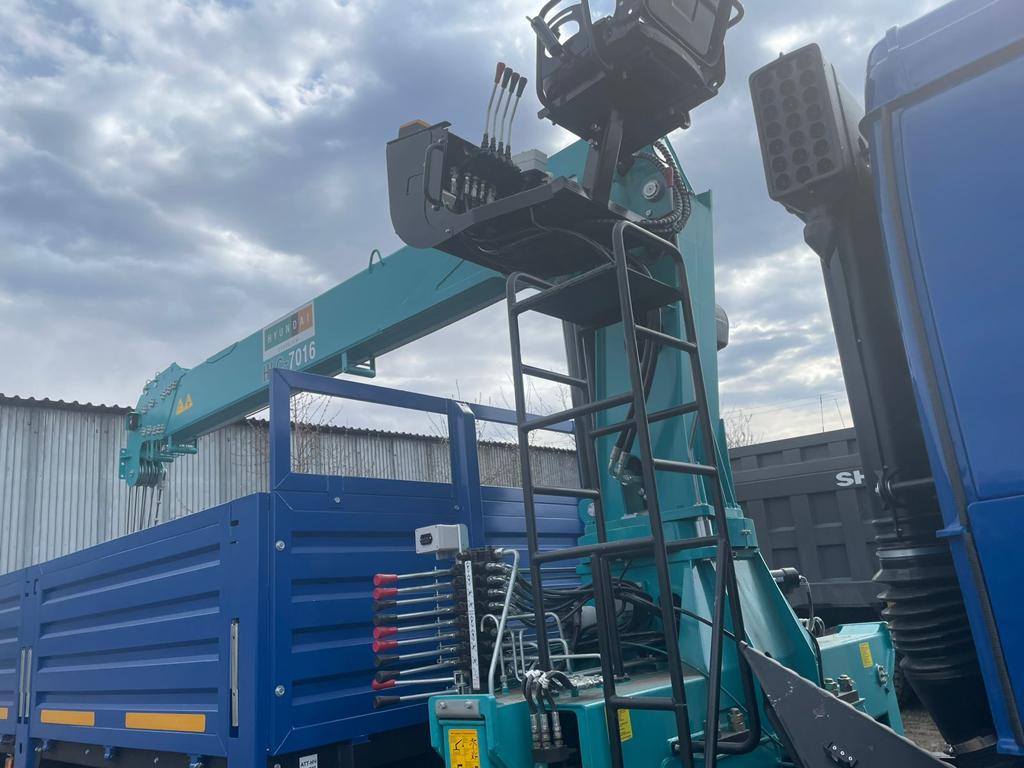

Краноманипуляторная установка Hyundai HKTC 7016L (Южная Корея) Тросовый, управление с верхнего сиденья (при работе), управление с земли (при установке на выносные опоры) Грузовой момент, т·м Грузоподъемность, кг: - максимальная - на максимальном вылете Вылет, м: - максимальный - минимальный |
15,5
7000 370
19,6 2,0 |
|
Задние дополнительные опоры раздвижные с наибольшей величиной раздвижения аутригеров, мм |
4400 |
|
Снаряженная масса крана-манипулятора автомобильного, кг - на переднюю ось, кг - на заднюю тележку, кг |
13625 5495 8130 |
|
Наибольшая масса перевозимого груза, кг |
10 300 |
|
Технически допустимая масса крана-манипулятора автомобильного, кг - на переднюю ось, кг - на заднюю тележку, кг |
24000 6000 18000 |
|
Технически допустимая масса буксируемого прицепа, кг |
14000 |
|
Технически допустимая масса автопоезда, кг |
38000 |
|
Габаритные размеры, мм: Длина Ширина Высота с шинами 11.00 R22,5 Высота с шинами 11.00 R20 |
10400 2550 3785 3800 |
|
Бортовая платформа, без каркаса и тента, задний и боковые борта – металлические, откидные, настил пола – деревянный Внутренние размеры, мм Длина Ширина Высота |
6818 2470 730 |
|
Двигатель Евро-5 |
КАМАЗ 667.511-300 КАМАЗ 667.510-310 (Cummins Isbe 6.7-300)
|
|
Коробка передач |
1310TO (ZF КАМА) |
|
Максимальная мощность двигателя, кВт (л. с.) |
221 (300) |
|
Максимальная скорость, км/ч |
80 |

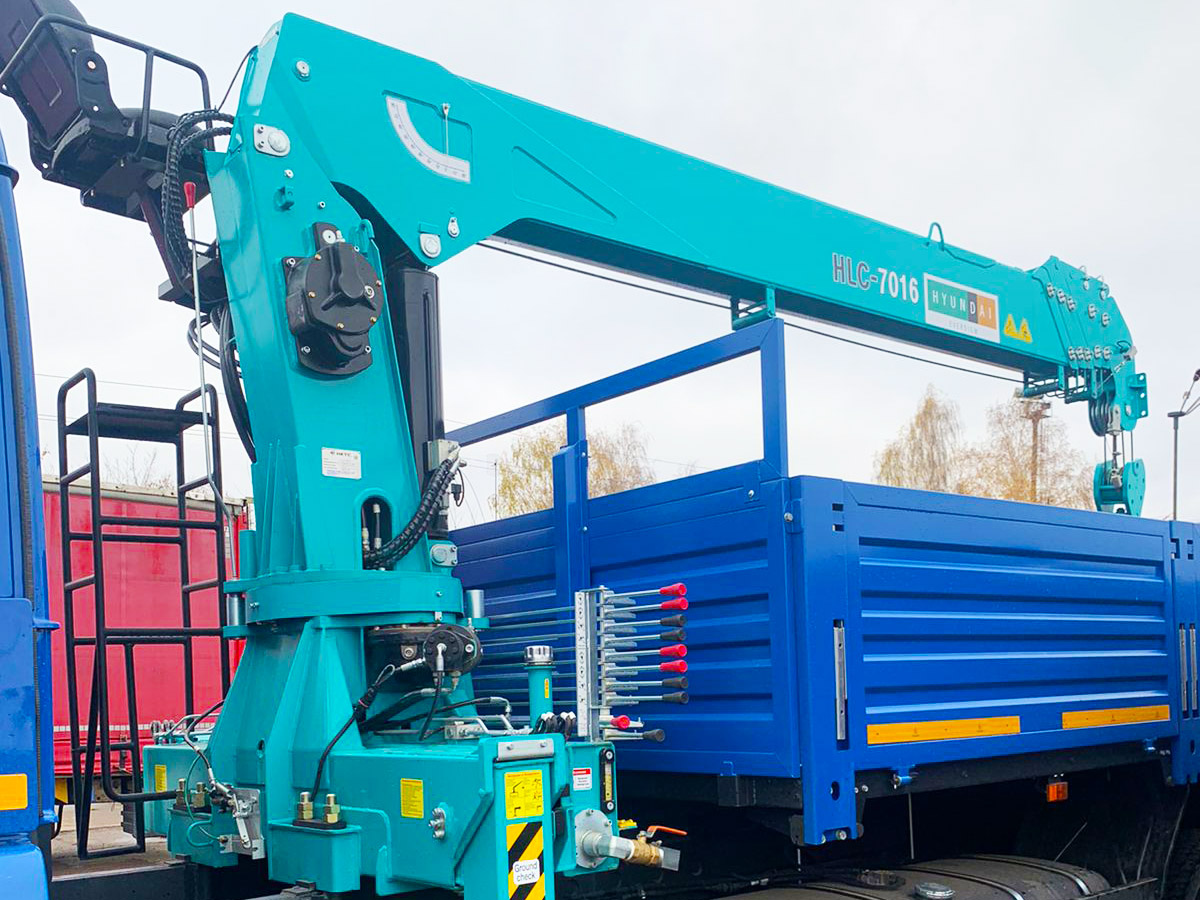

Технические характеристики HKTC 7016L
|
Максимальный грузовой момент, тм: |
15,5 |
|
|
Номинальная грузоподъемность, м / кг: |
Секц. стрелы |
2,0 / макс. 7000 |
|
1 |
4,5 / 3720 |
|
|
2 |
7,5 / 1960 |
|
|
3 |
10,5 / 1210 |
|
|
4 |
13,5 / 740 |
|
|
5 |
16,6 / 510 |
|
|
6 |
19,6 / 370 |
|
|
Максимальный рабочий радиус, м: |
19,6 |
|
|
Максимальная рабочая высота, м: |
22,0 |
|
|
Масса, кг: |
3210 |
|
|
Угол поворота, градусов: |
360 непрерывно |
|
|
Гидравлическая жидкость: |
Номинальный расход |
61 л/мин (1000 об/мин) |
|
Номинальное давление |
210 бар |
|
|
Объем масляного бака |
120 л |
|
|
Стрела: |
Тип / секция |
Шестигранная / 6 секций |
|
Структура |
3-х цилиндровый / 2 троса |
|
|
Угол наклона |
0° - 80° |
|
|
Вращение: |
Тип |
Редуктор с черв. передачей |
|
Тормоз |
Гидравлический тормоз |
|
|
Скорость |
2,0 об/мин |
|
|
Трос: |
Размер |
Ø10 мм × 100 м |
|
Аутригеры: |
Тип |
Гидравлические |
|
Макс. размах |
5,5 поворотные (в транспортном положении вверх) |
|
|
Макс. размах |
4,5 |
|
Автомобиль изготавливается на шасси:
65117-3010-48
65117-4010-48
Варианты заводской модели:
6590
65900
438240-02
4303B4-10
