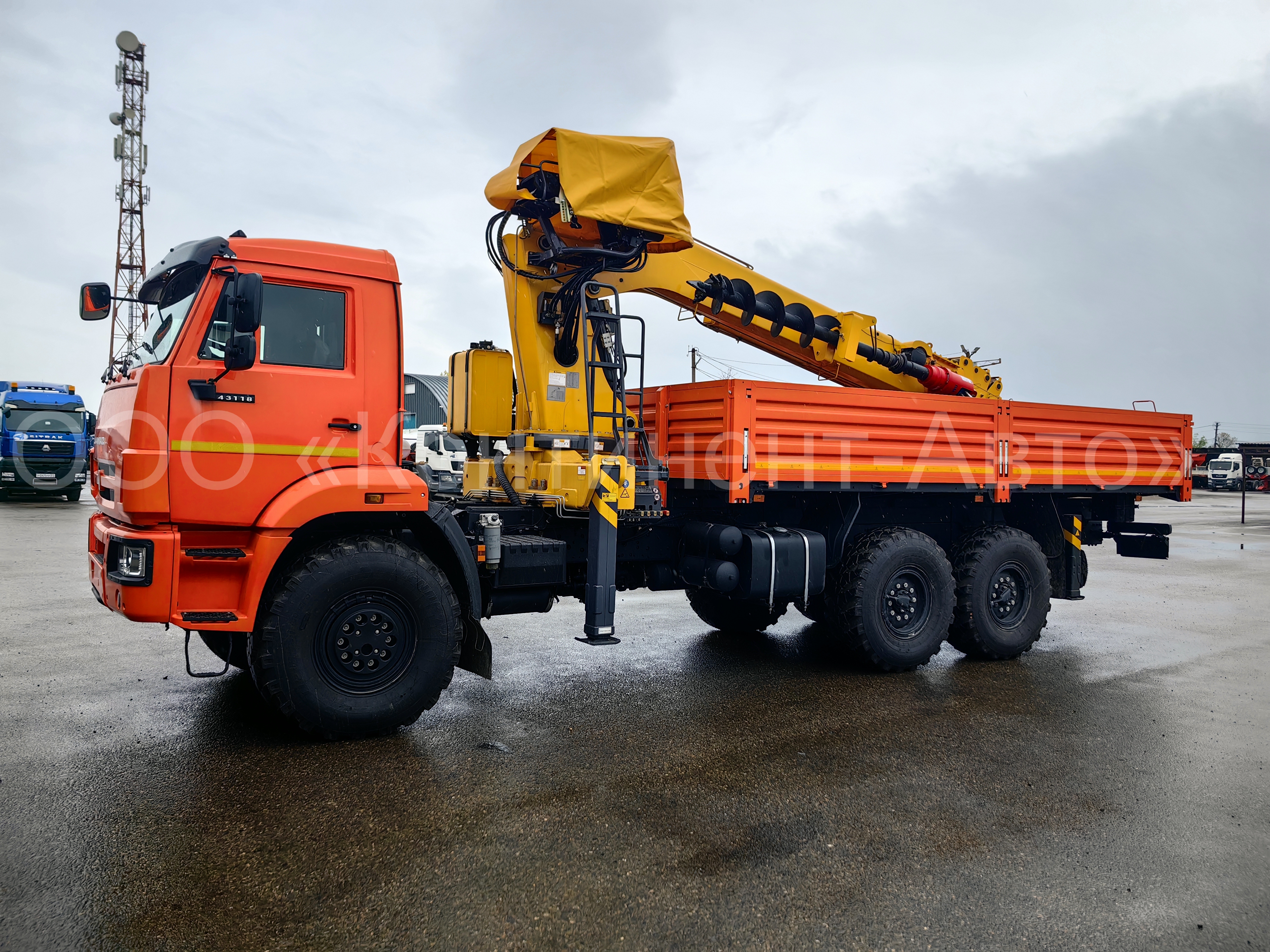

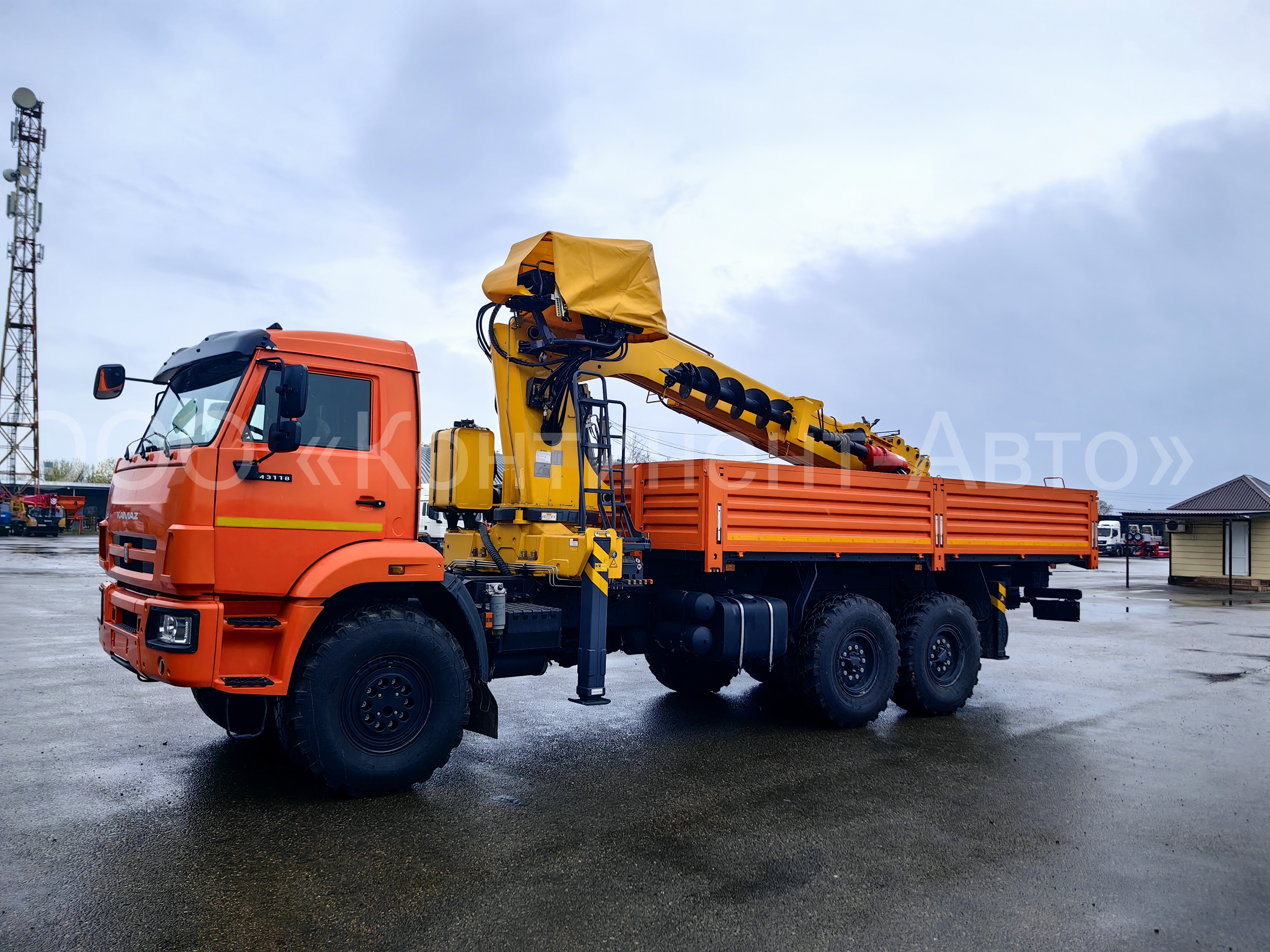

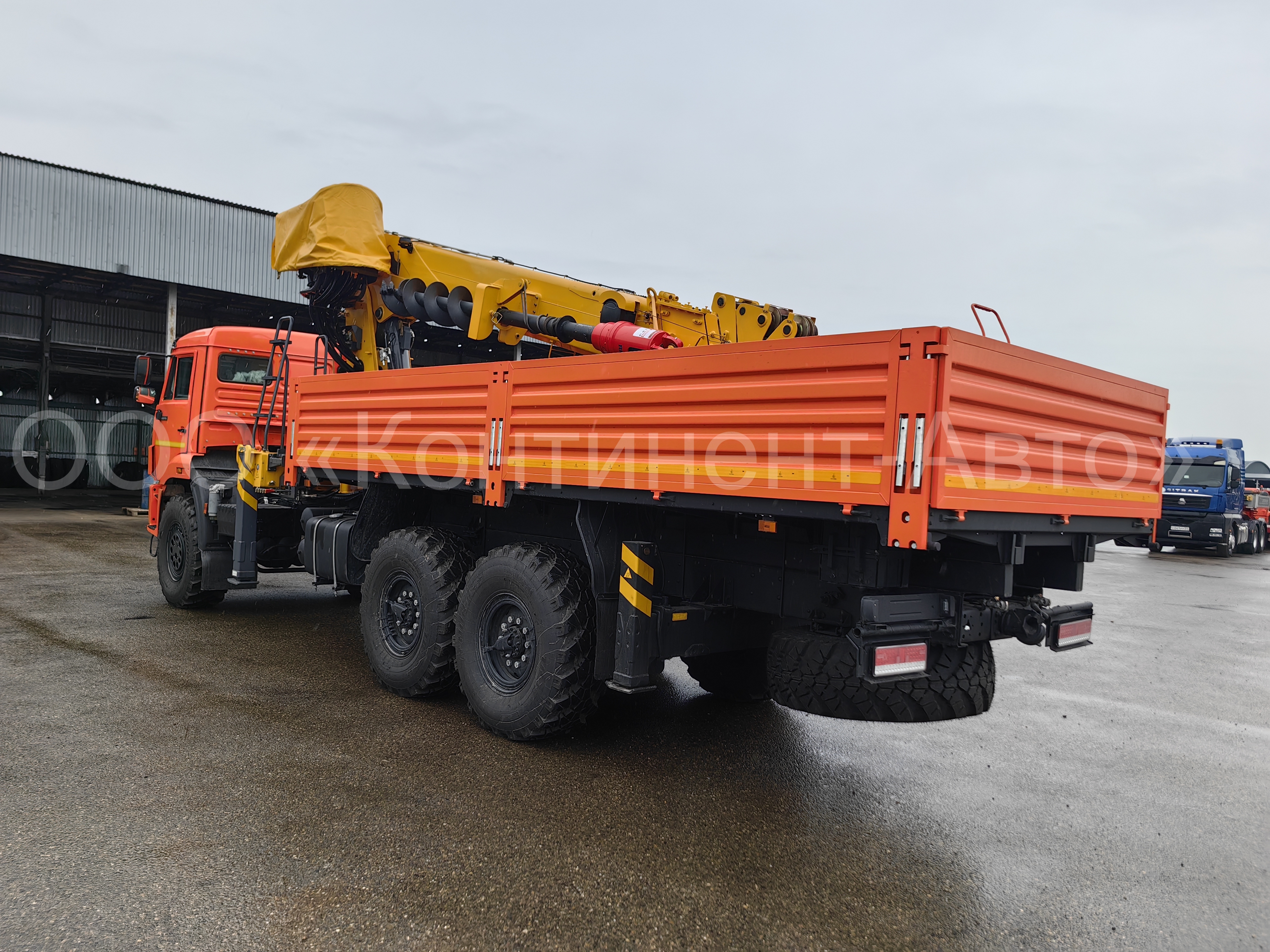

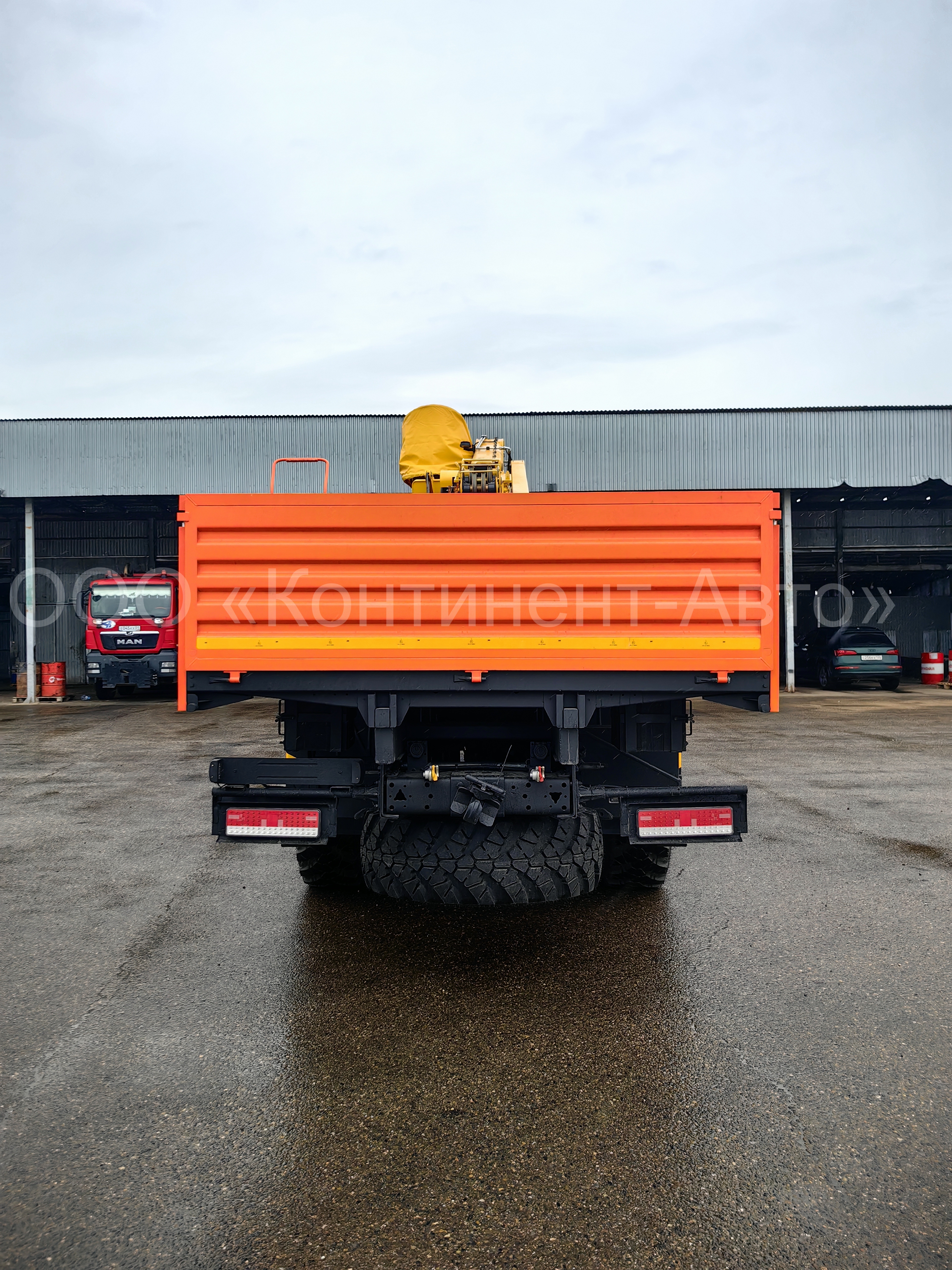

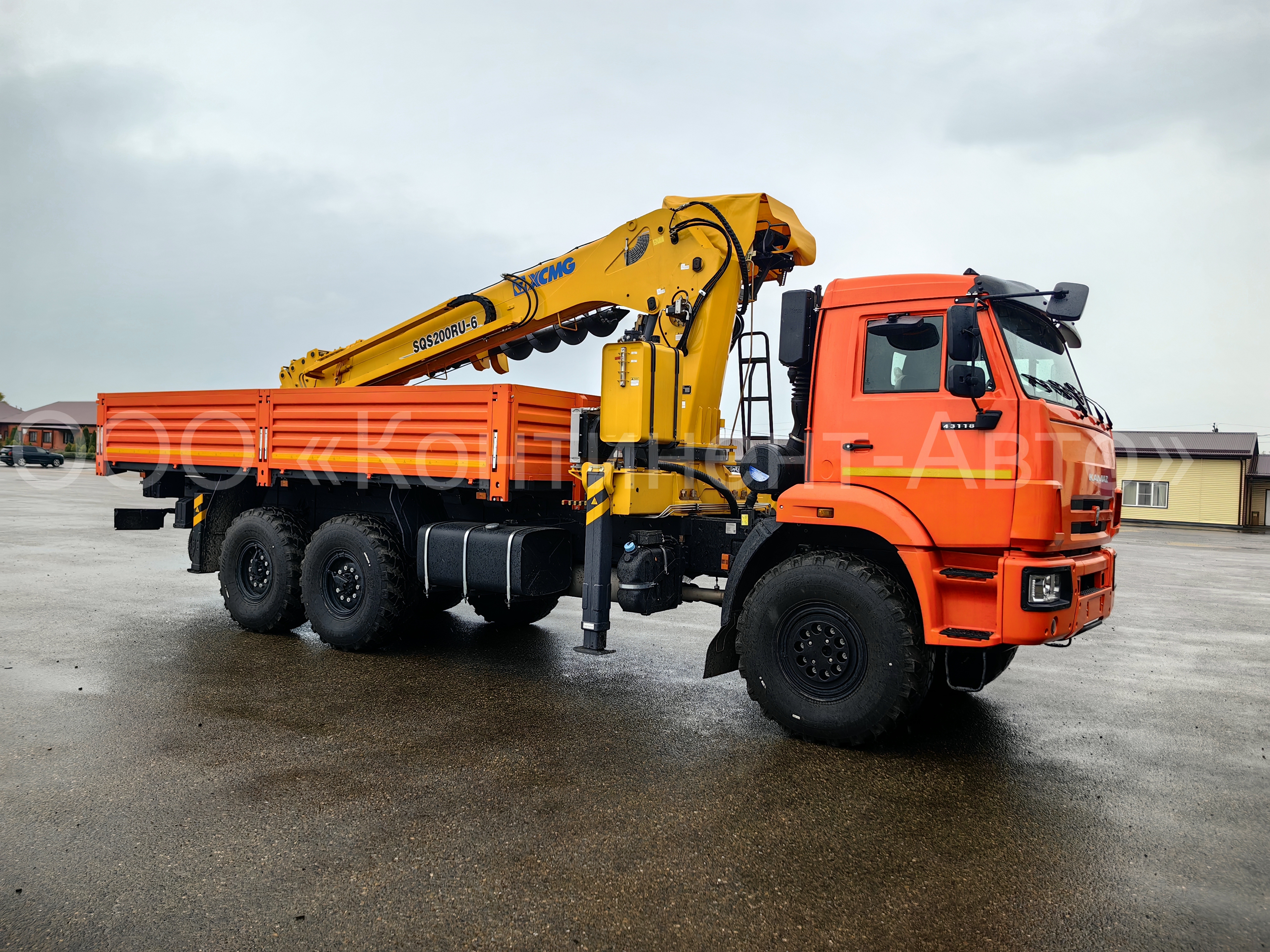

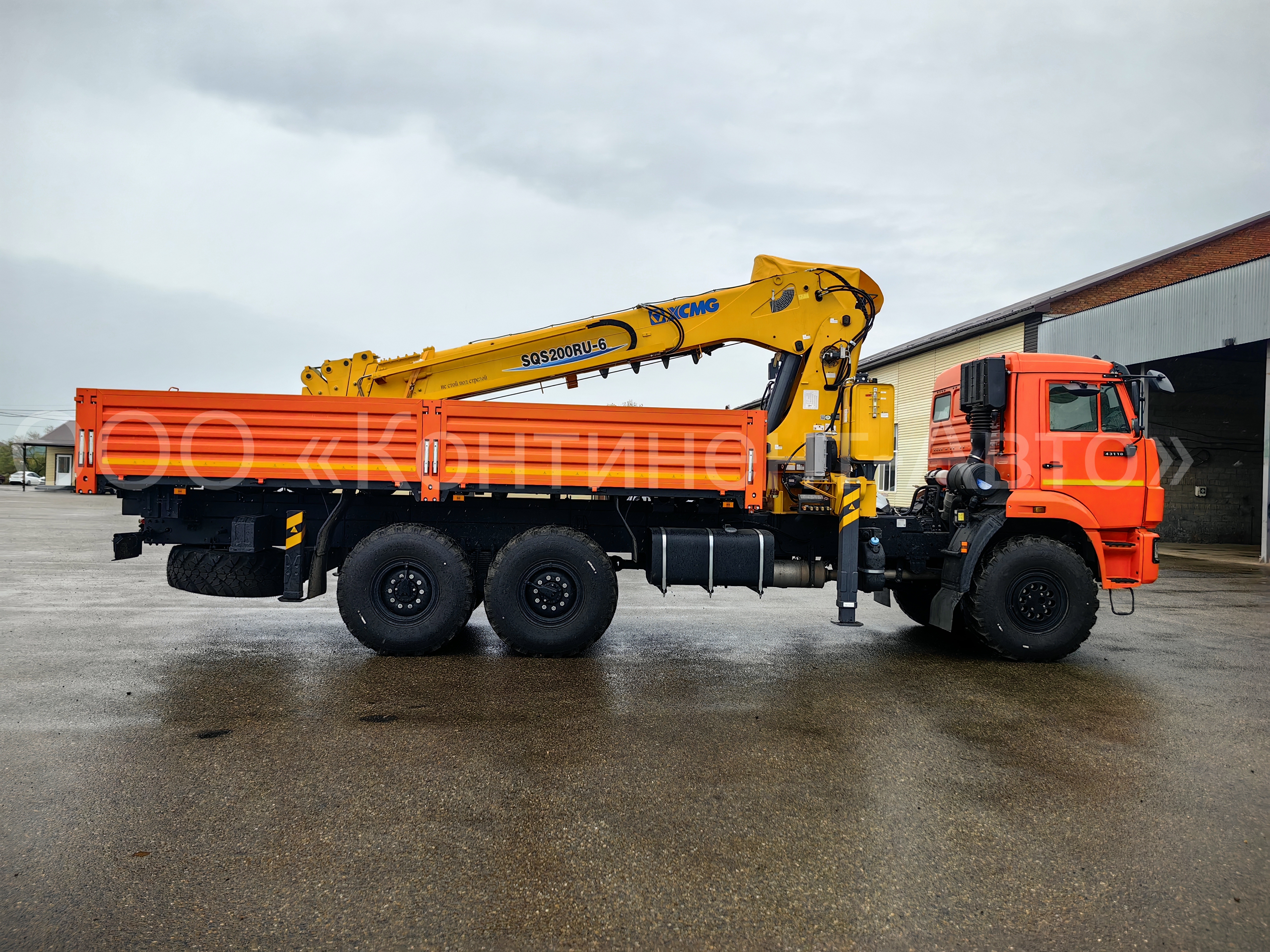

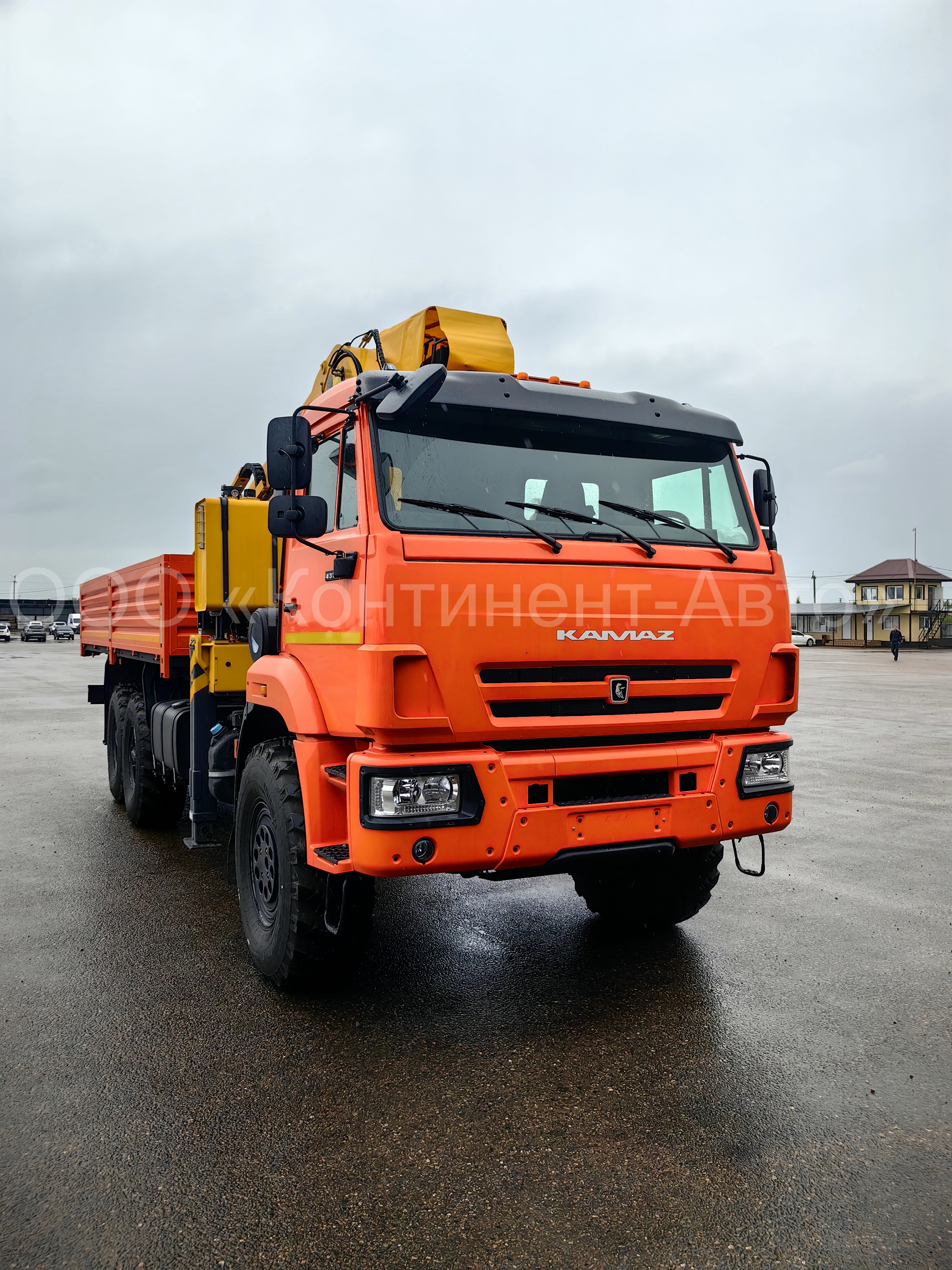

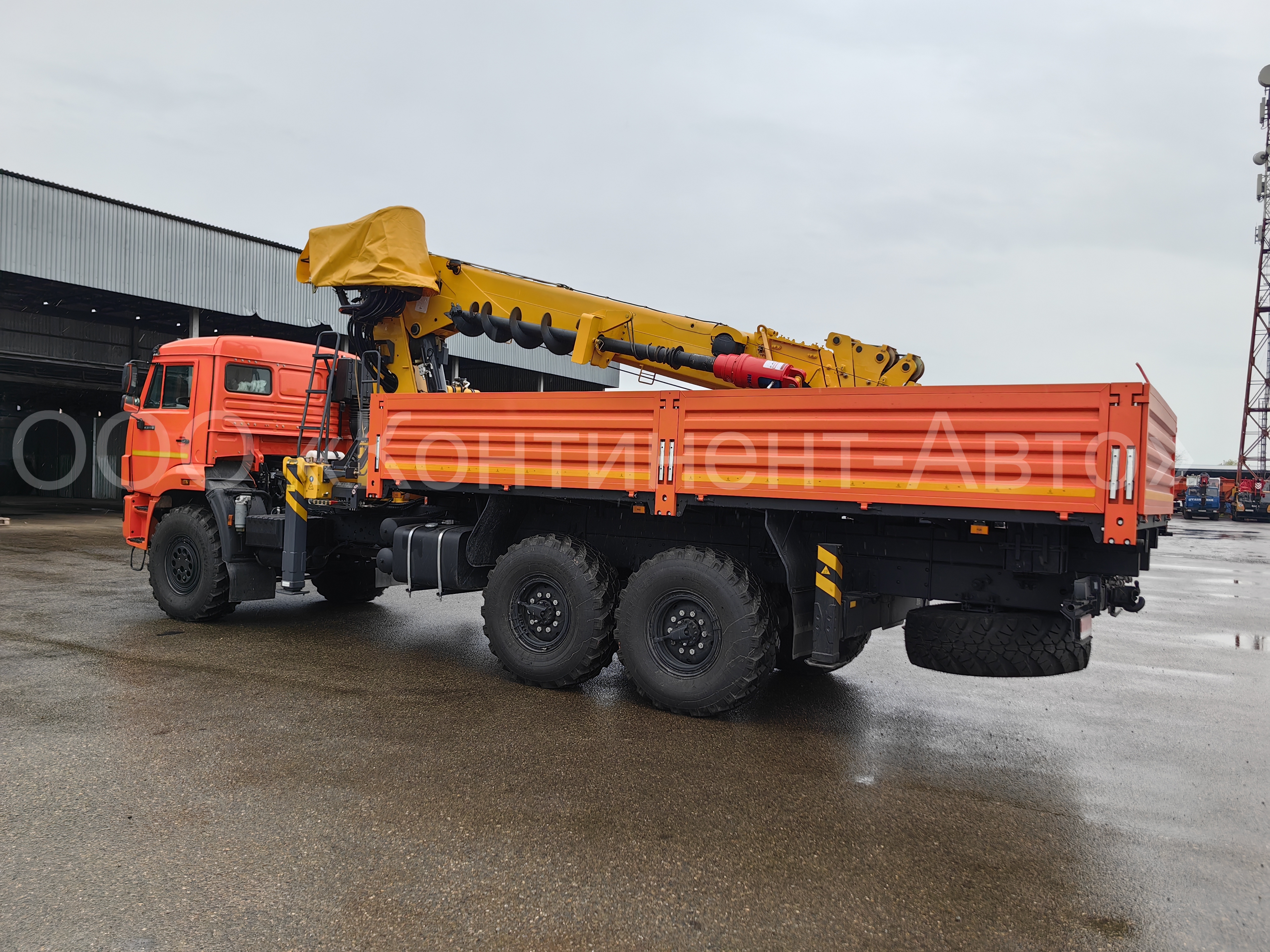

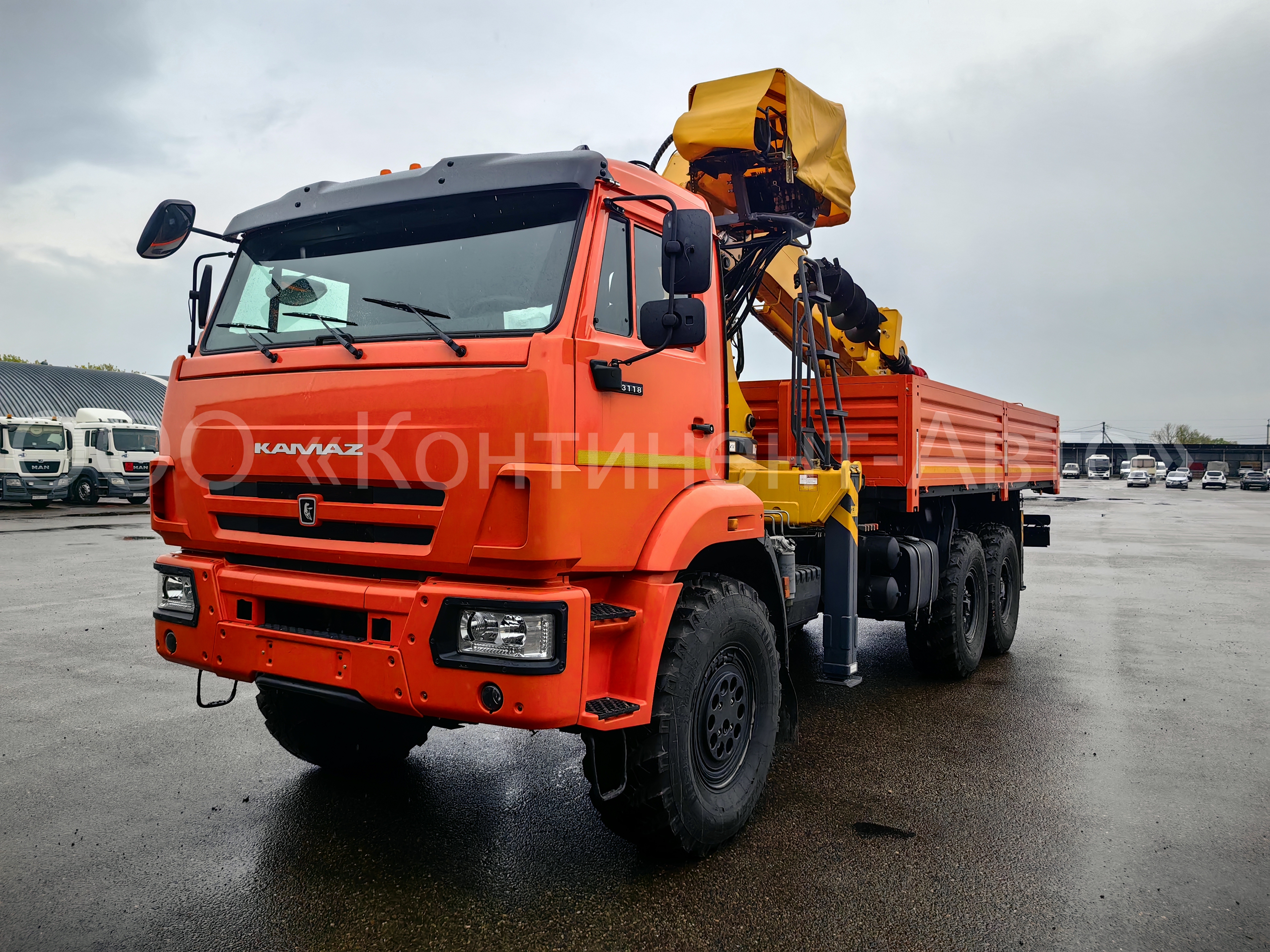

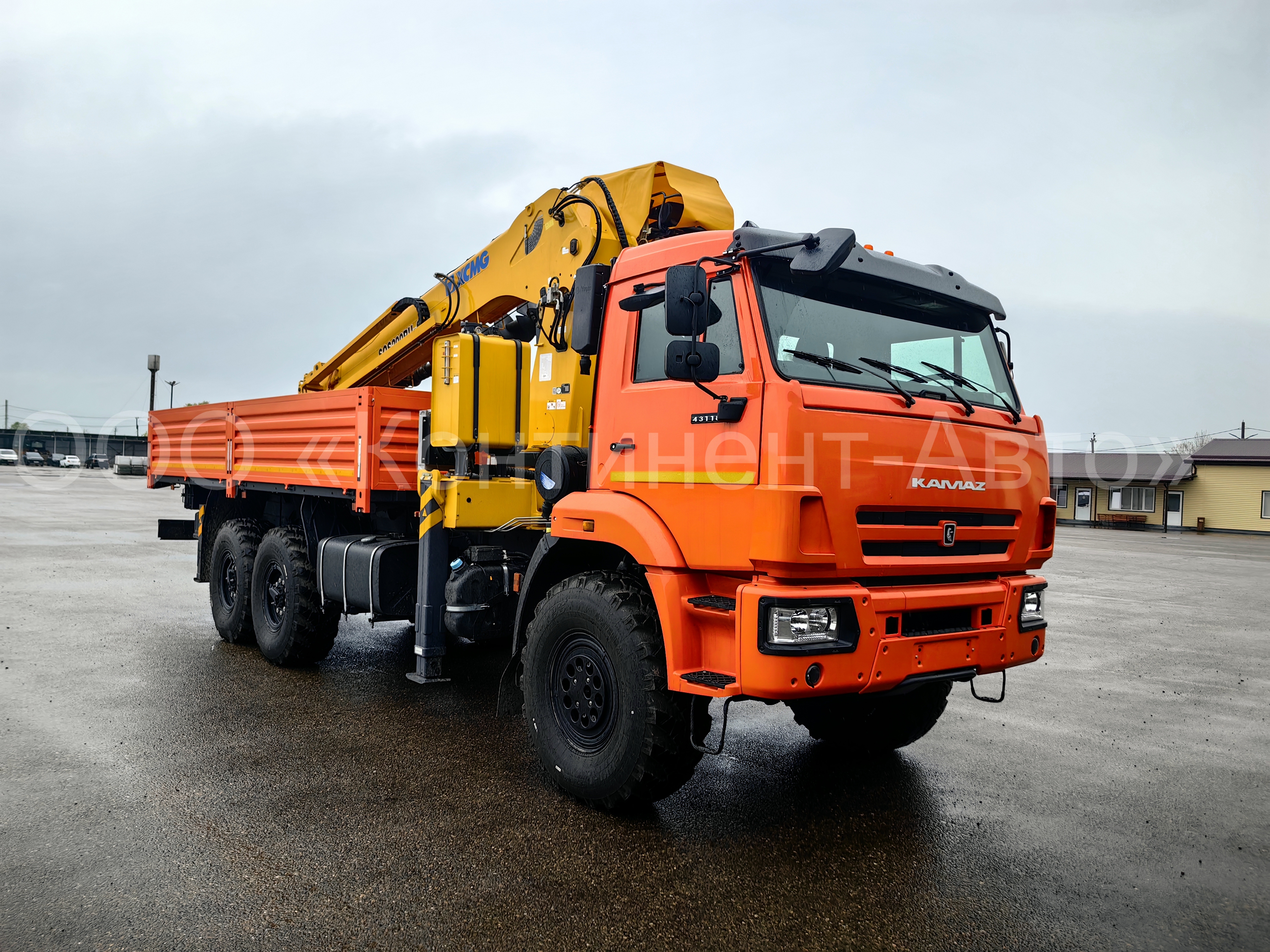

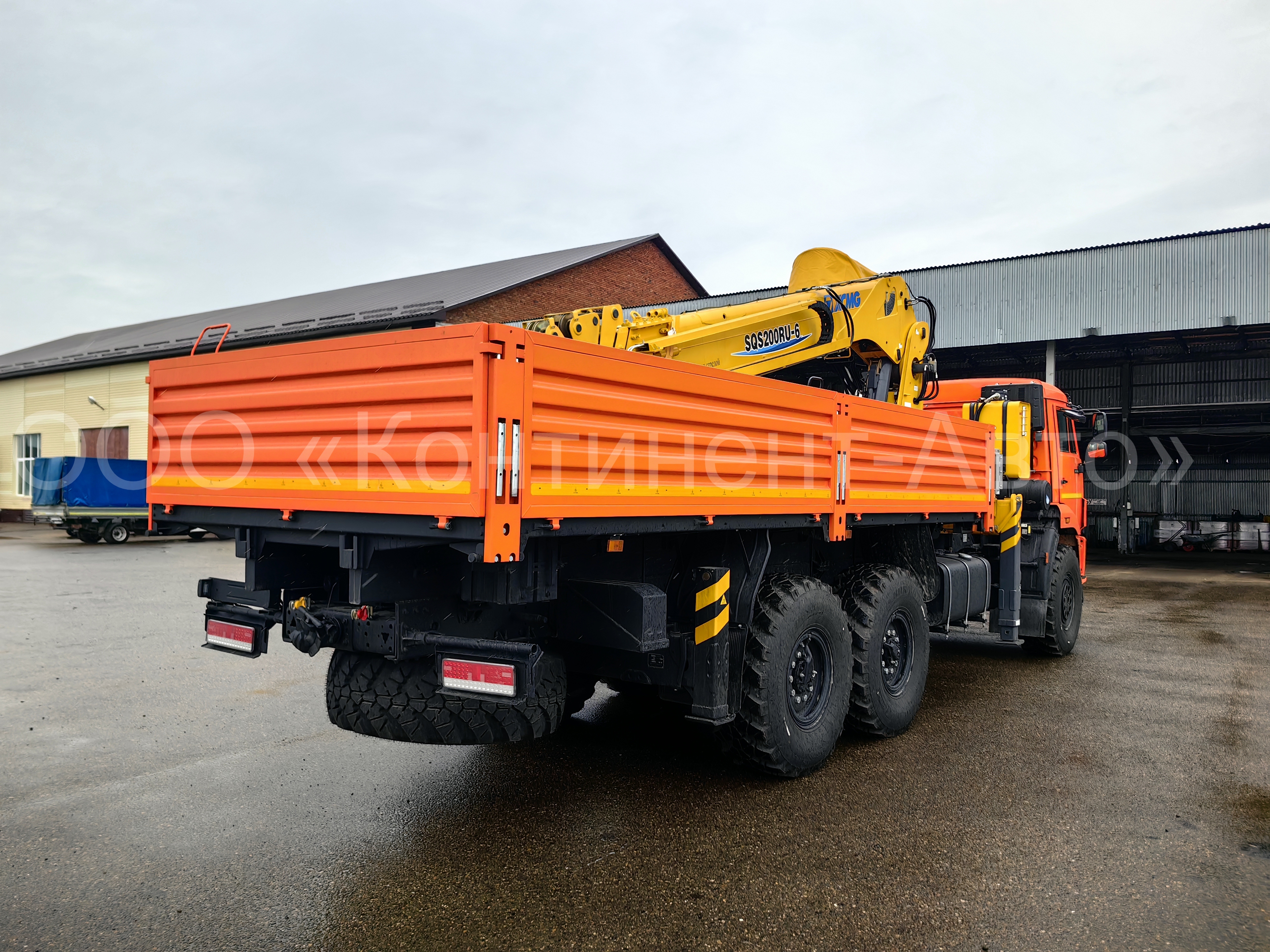

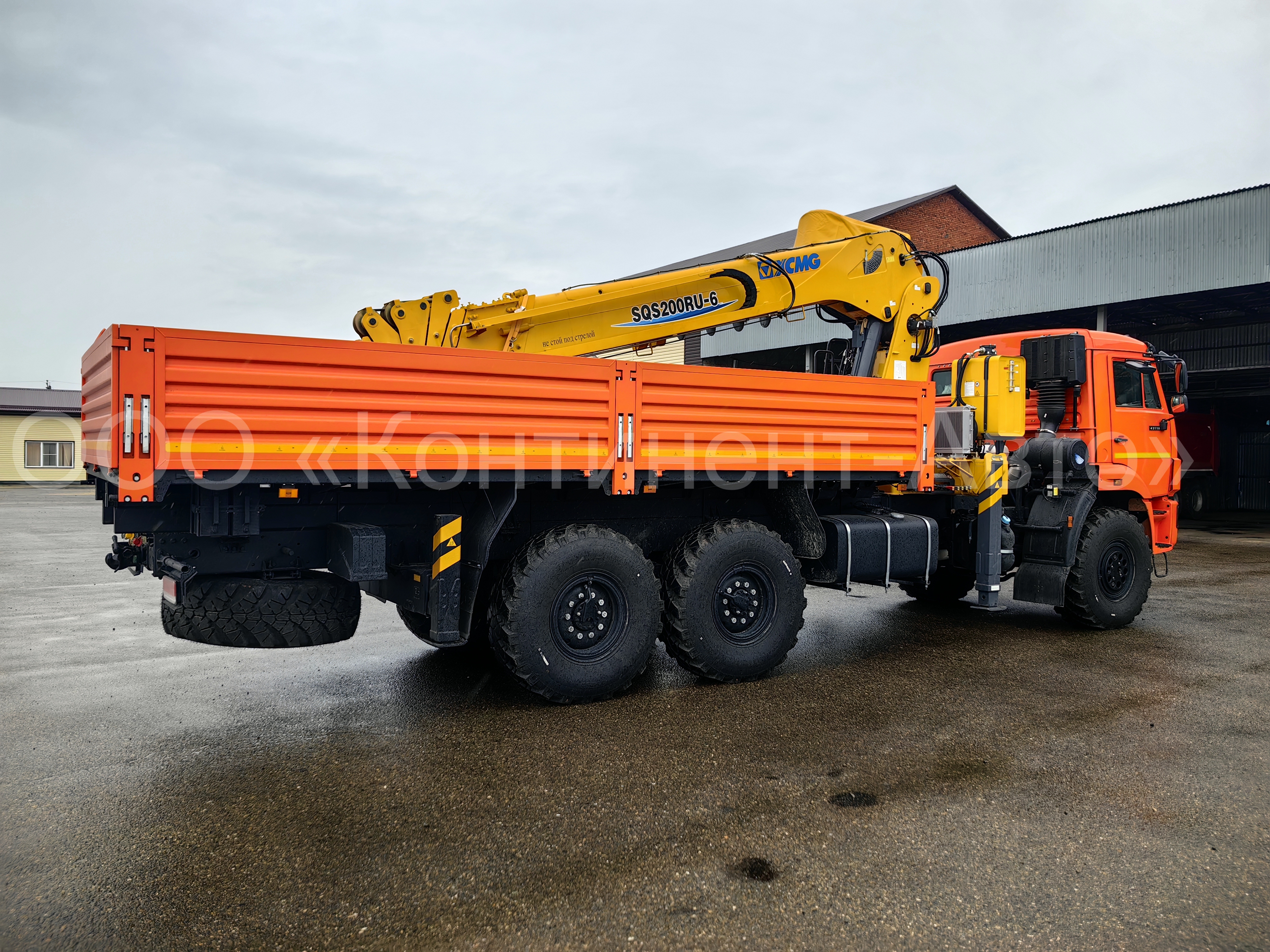

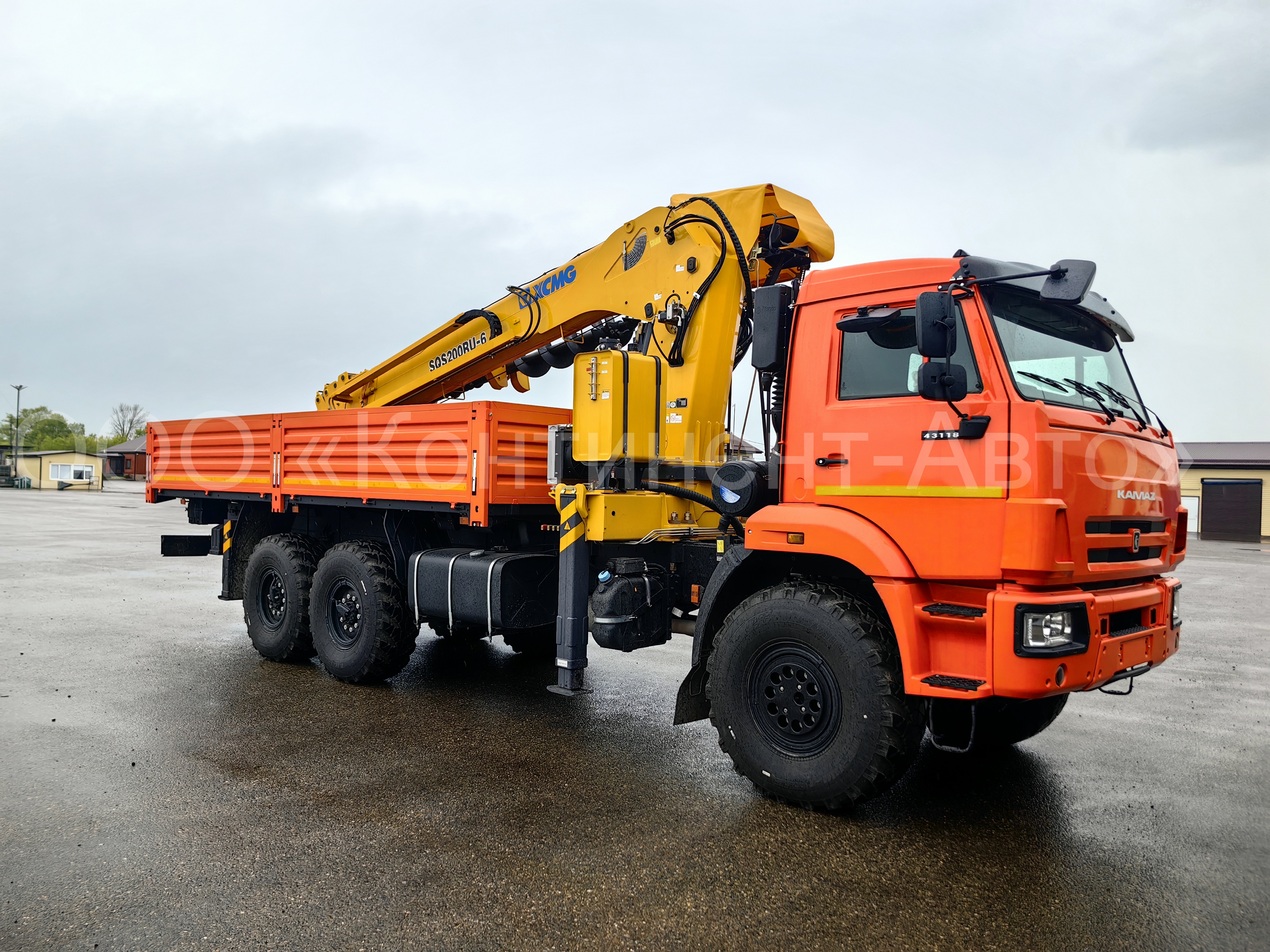

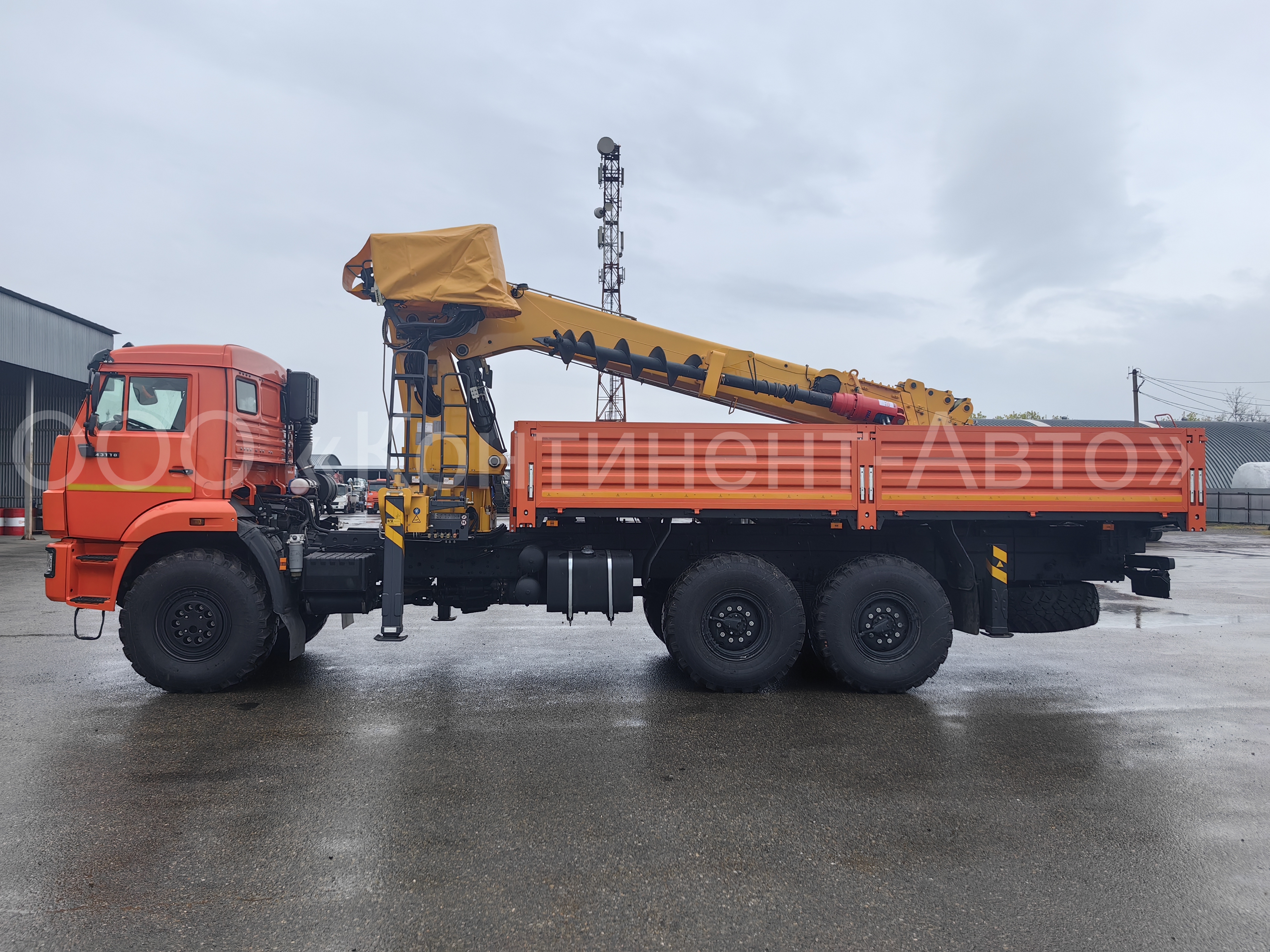

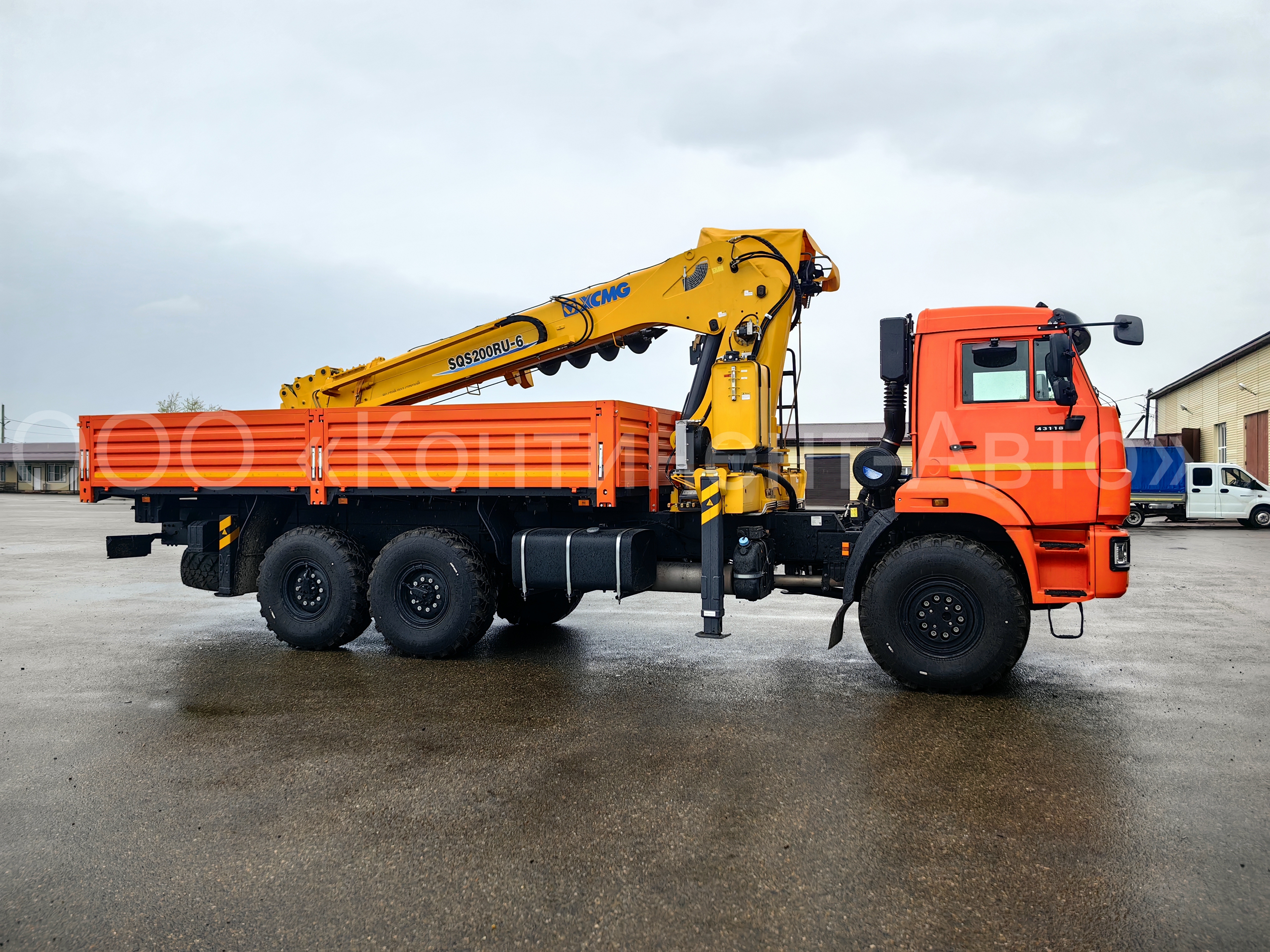

Автомобиль с кран-манипулятором XCMG SQS200-6 с БУР на шасси КАМАЗ 43118
Технические характеристики шасси
|
Марка, модель |
КАМАЗ 43118-50 (где 50 дв. КАМАЗ) |
|
Тип |
Грузовой, бортовой с манипулятором |
|
Колесная формула |
6х6 |
|
Кабина |
2-х местная, без спального места |
|
Модель двигателя |
КАМАЗ 667.510-300 (Cummins) |
|
Тип двигателя |
дизельный с турбонаддувом |
|
Мощность двигателя, л/с |
300 |
|
Модель КПП |
154 или ZF КАМА 1310 |
|
Размер шин |
390/95 R20 |
|
Топливные баки, л |
350+210 |
|
Размеры бортовой платформы, ДхШхВ мм |
6200х2470х730 |
|
Грузоподъемность бортовой платформы, кг |
9000 |
|
Габариты ТС, ДхШхВ мм |
10140х2550х3800 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Колёсная формула |
6х6 |
|
Базовое шасси |
43118-0002095-А5 |
|

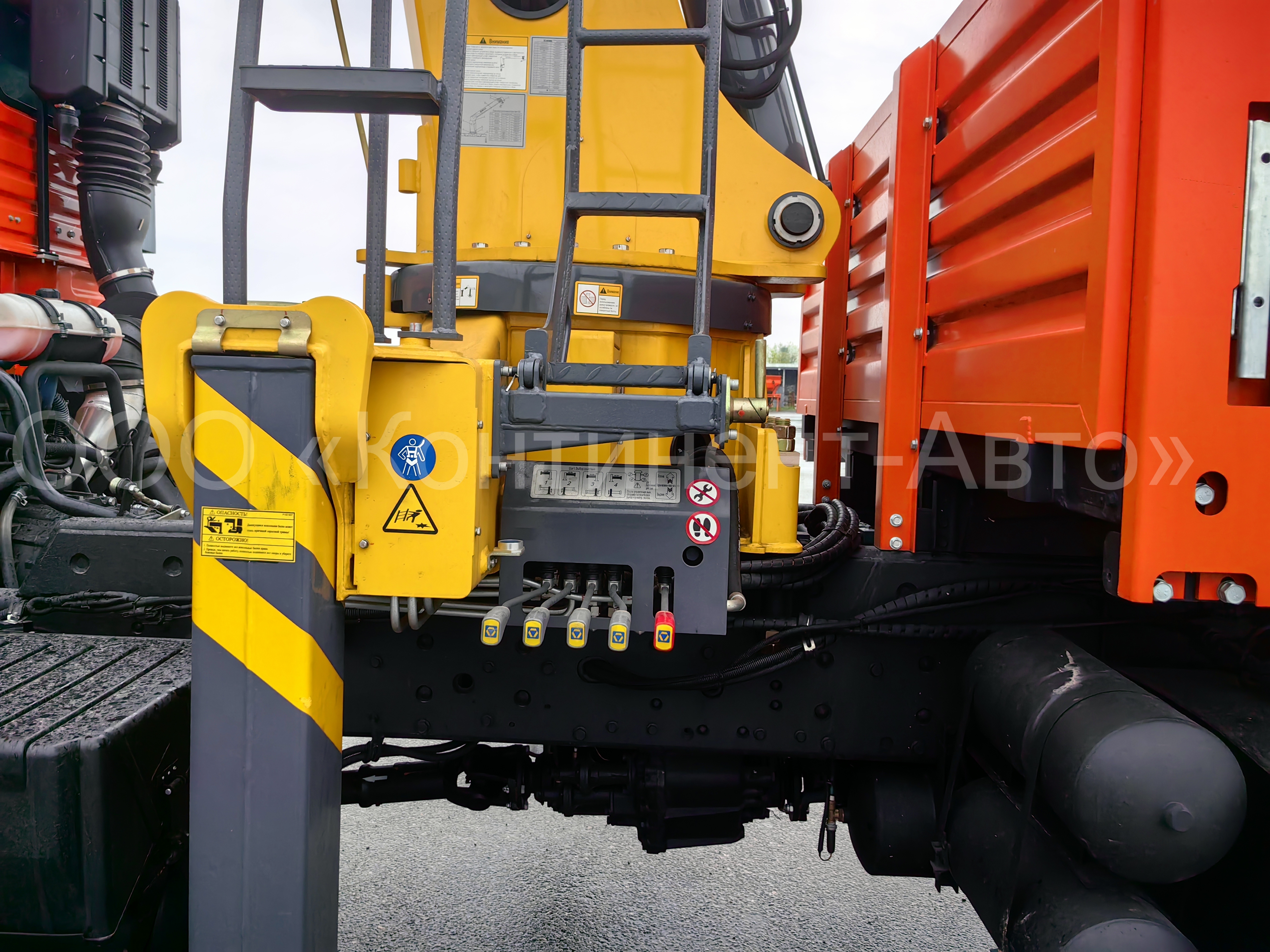

Краноманипуляторная установка XCMG SQS200-6, с телескопическим стреловым оборудованием и канатной подвеской грузозахватного органа, опоры неповоротные, база основных опор 5502мм, управление с верхнего поста Грузовой момент, т·м Грузоподъемность, кг: - максимальная - на максимальном вылете Вылет, м: - максимальный - минимальный |
18,0 (20)
8000
19,5 |
|
Дополнительная раздвижная однобалочная опора, база опоры, ммм |
3535 |
|
Снаряженная масса крана-манипулятора автомобильного, кг - на переднюю ось, кг - на заднюю тележку, кг |
14035 5735 8300 |
|
Технически допустимая масса перевозимого груза, кг |
7100 |
|
Технически допустимая полная масса крана-манипулятора автомобильного, кг - на переднюю ось, кг - на заднюю тележку, кг |
21210 5280 15930 |
|
Технически допустимая полная масса буксируемого прицепа, кг |
12000 |
|
Технически допустимая полная масса автопоезда, кг |
33210 |
|
Бортовая платформа: борта – стальные, откидные, пол из древесины или из ламинированной фанеры Внутренние размеры, мм Длина Ширина Высота |
6112 2470 730 |
|

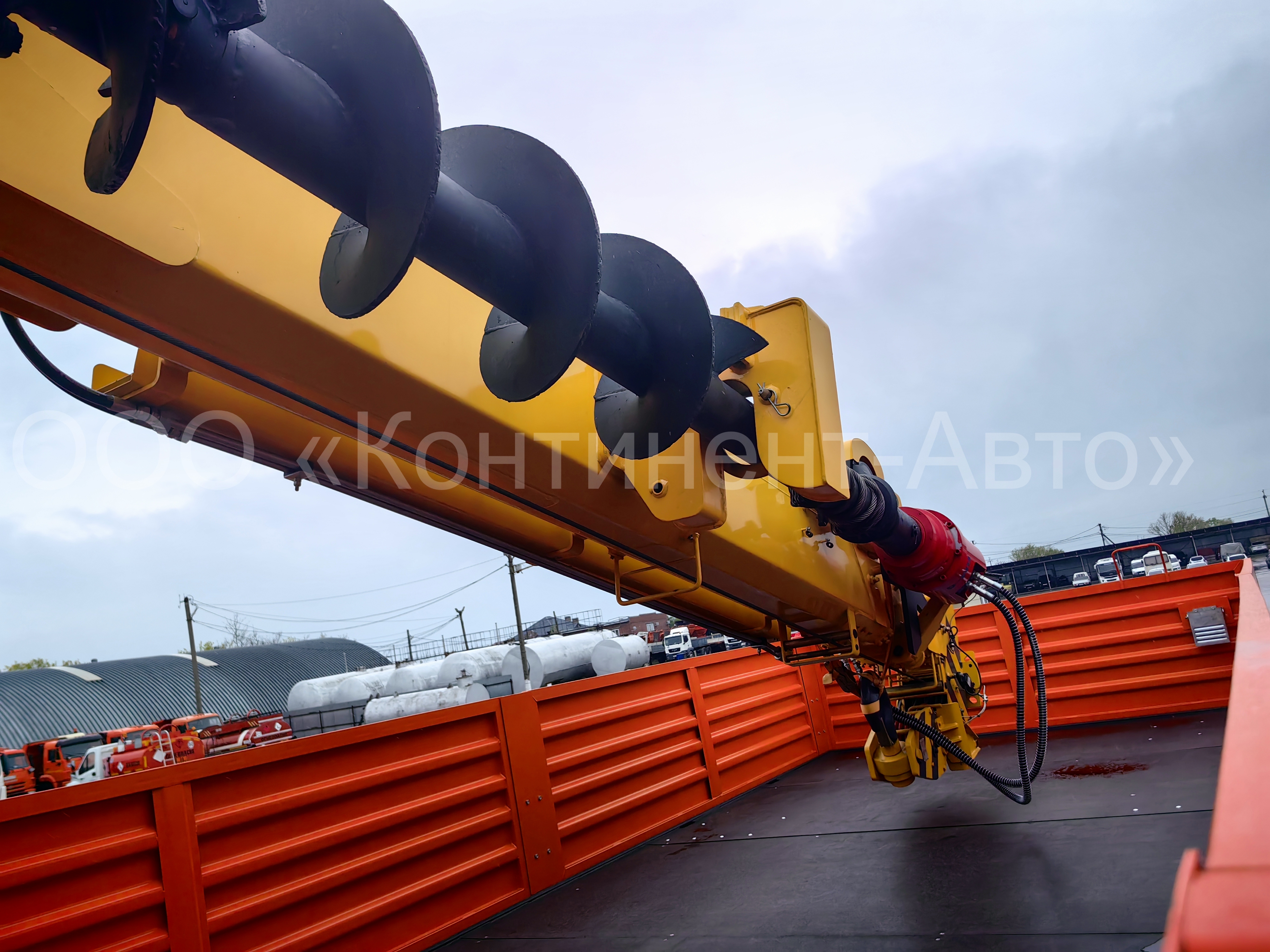

1. Буровое оборудование |
|
|
Вращатель |
RM8 до 8250 Н*м |
|
Радиус бурения, м |
7 |
|
Диметр бурения штатный, м |
360 (возможно от 150 мм до 900)* |
|
Глубина бурения штатная, м |
4.5 (возможно до 8-10 м)* |
|
Одноконтурная система гидравлики |
+ |
|
2. Буровое оборудование |
|
|
Вращатель |
До 10 000 нм |
|
Радиус бурения, м |
7 |
|
Диметр бурения штатный, м |
360 (возможно от 150 мм до 900)* |
|
Глубина бурения штатная, м |
4.5 (возможно до 15 с удлинителями)* |
|
Одноконтурная система гидравлики |
многопоточная |
Автомобиль изготавливается на шасси:
43118-3011-48(A5)
43118-23011-50
43118-23027-50
43118-3027-48(A5)
43118-23088-50
43118-23090-50
43118-73092-50
43118-73094-50
43118-2095-48
43118-3971-48(A5)
43118-23973-50
50 - двигатель КАМАЗ
48 - двигатель Cummins
Варианты заводской модели:
6591-150491-50(81)
6591-15044B-48(81)
6591-150465-50(81)
6591-15046A-48(81)
691000
6591
659100
438240-02
4303B4-10
