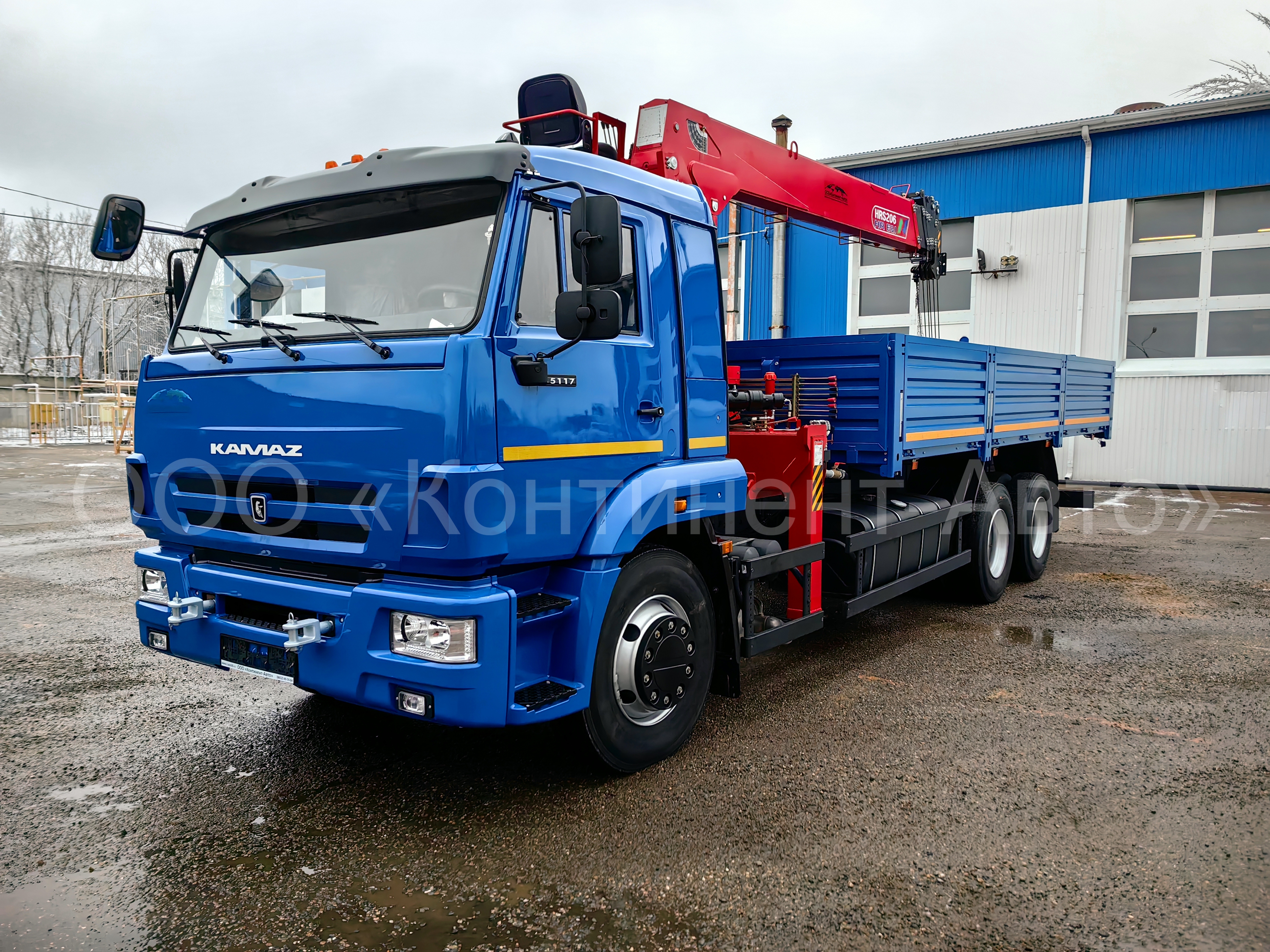

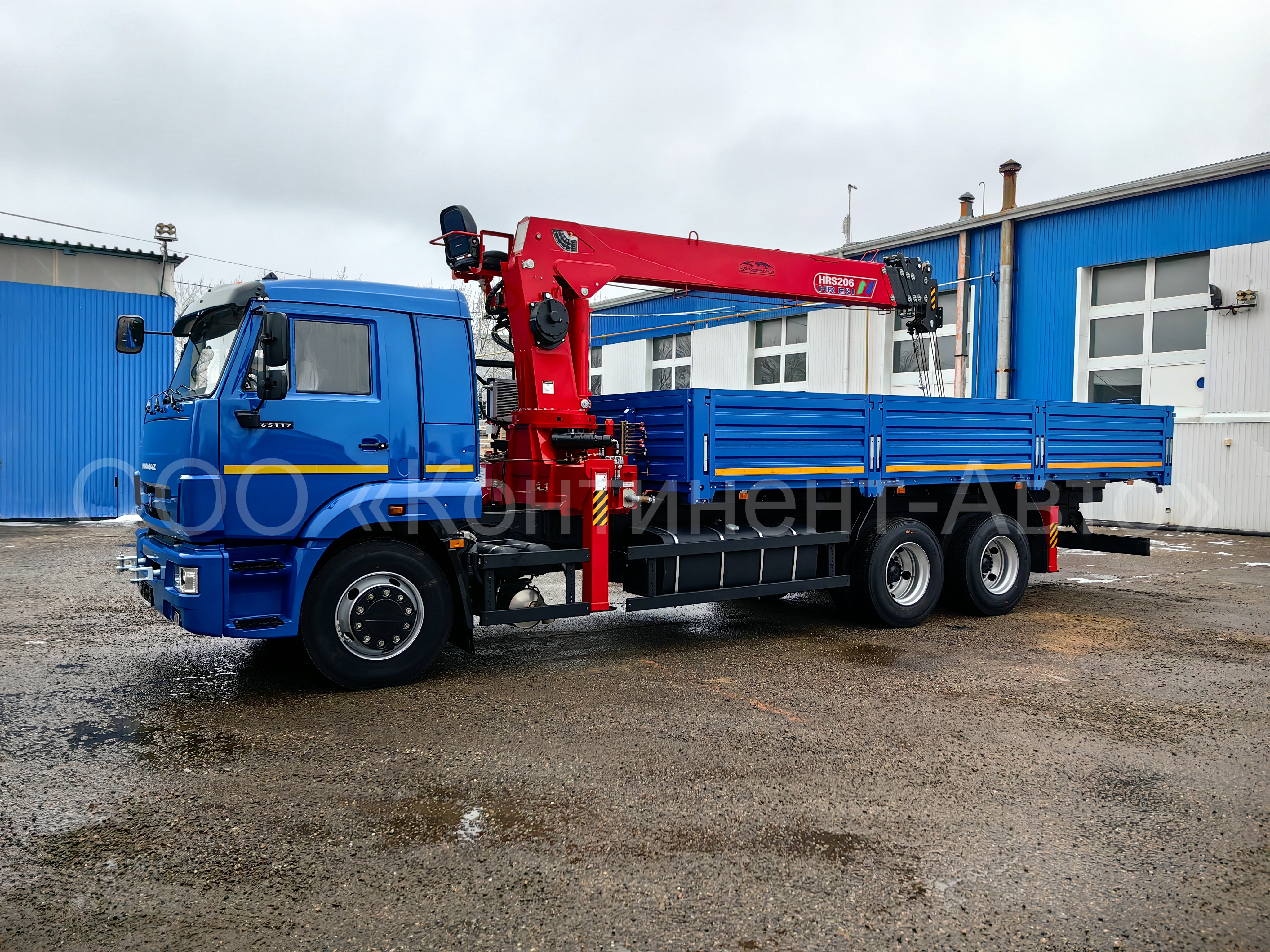

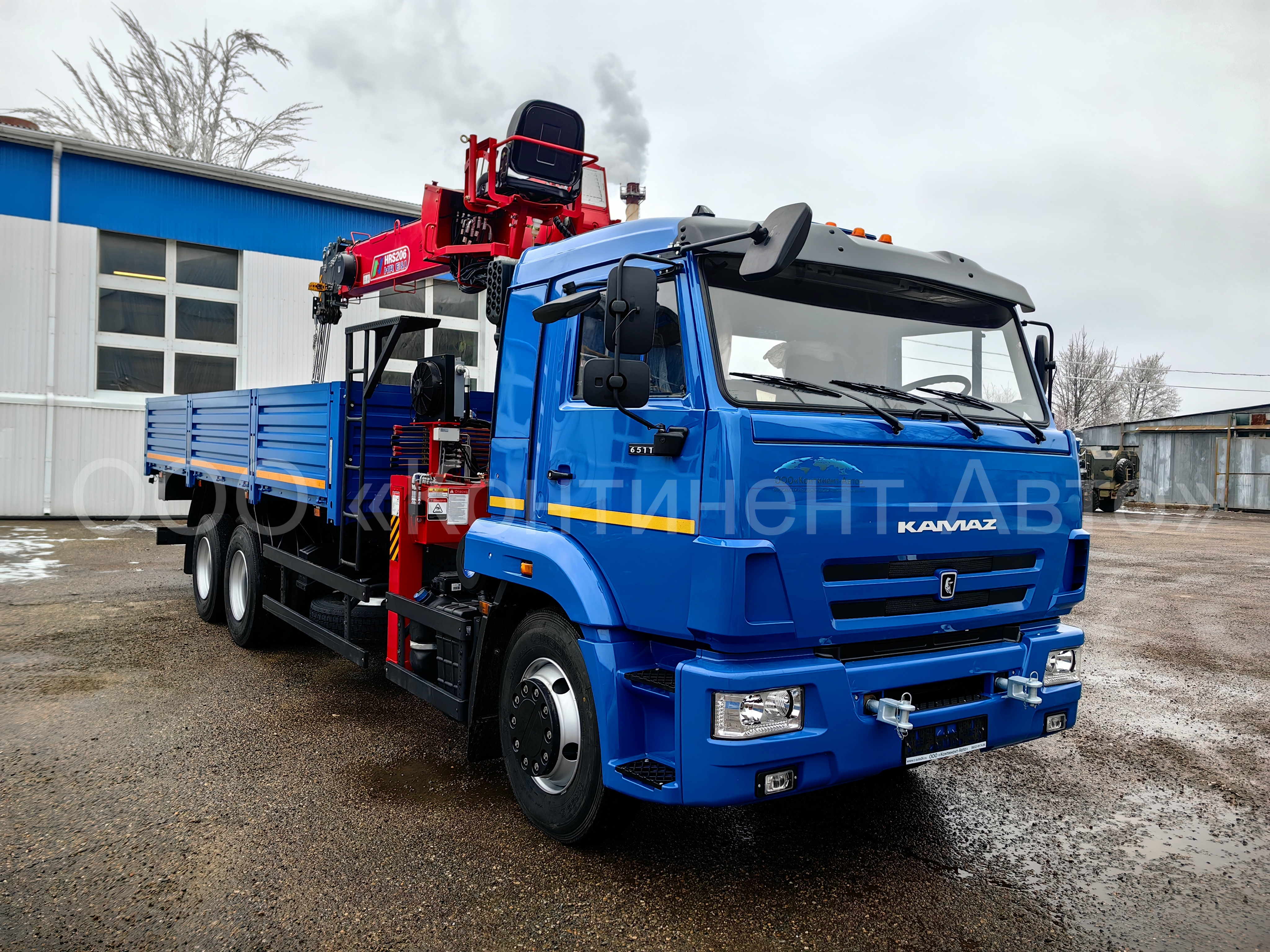

Horyong HRS206 на шасси КАМАЗ 65117
|
Колёсная формула |
6х4 |
|
Базовое шасси |
КАМАЗ 65117-3010-48 КАМАЗ 65117-4010-48 |
|
Краноманипуляторная установка «HORYONG HRS-206» (производство Южная Корея). Тросовый, управление с верхнего сиденья (при работе), управление с земли (при установке на выносные опоры) Грузовой момент, т·м Грузоподъемность, кг: - максимальная - на максимальном вылете Вылет, м: - максимальный - минимальный |
18,0 8000 19,7 |
|
Задние дополнительные опоры раздвижные с наибольшей величиной раздвижения аутригеров, мм |
4400 |
|
Снаряженная масса крана-манипулятора автомобильного, кг |
13700 |
|
Наибольшая масса перевозимого груза, кг |
10 300 |
|
Технически допустимая масса крана-манипулятора автомобильного, кг |
24 000 |
|
Технически допустимая масса буксируемого прицепа, кг |
14000 |
|
Технически допустимая масса автопоезда, кг |
38000 |
|
Габаритные размеры, мм: Длина Ширина Высота с шинами 11.00 R22,5 Высота с шинами 11.00 R20 |
10450 2550 3725 3740 |
|

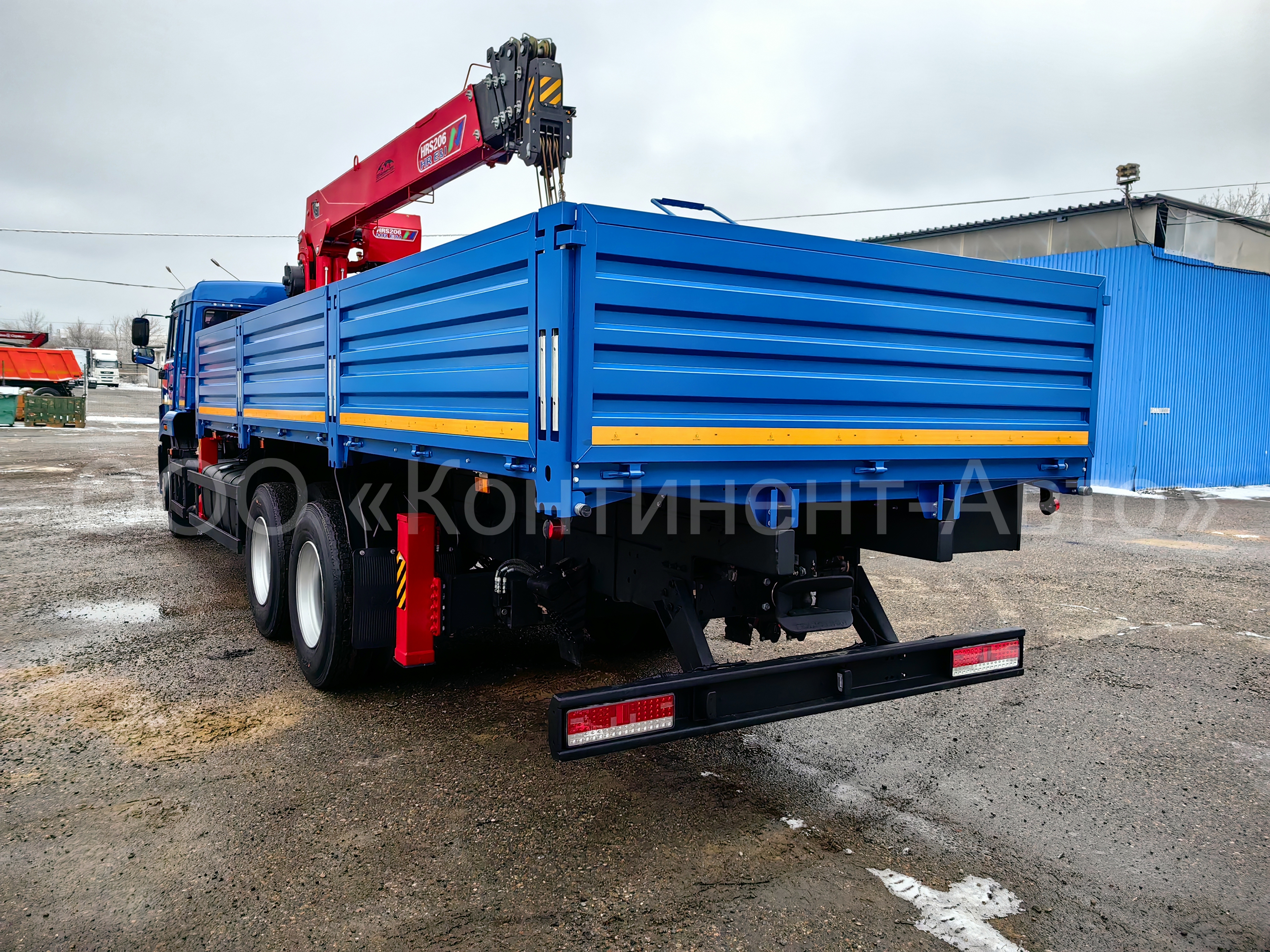

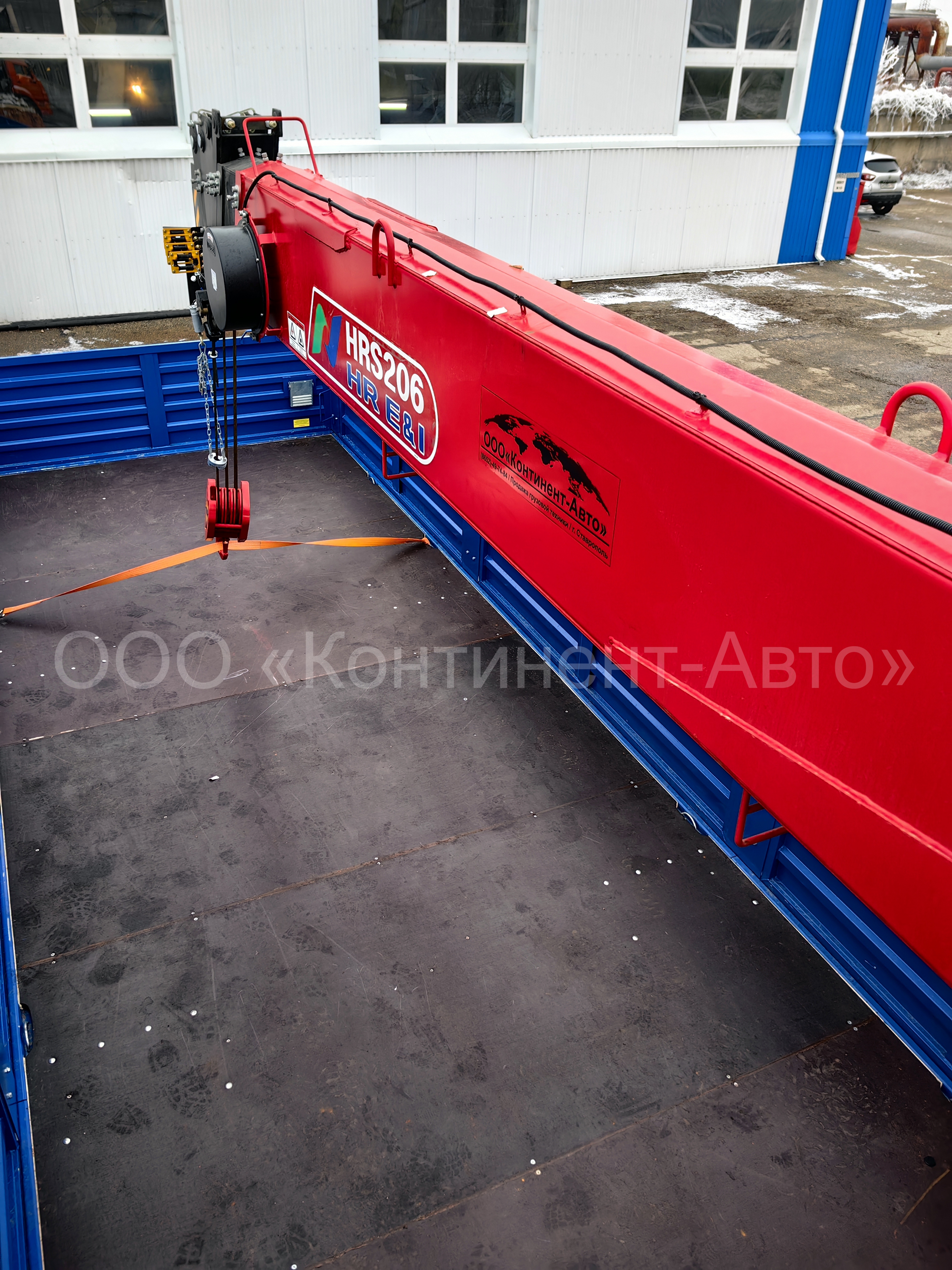

Бортовая платформа, без каркаса и тента, задний и боковые борта – металлические, откидные, настил пола – деревянный Внутренние размеры, мм Длина Ширина Высота |
6818 2470 730 |
|
Двигатель ЕВРО-5 |
КАМАЗ 667.511-300 КАМАЗ 667.510-310 (Cummins Isbe 6.7-300) |
|
Коробка передач |
1310 (ZF КАМА) |
Технические характеристики КМУ
|
Марка, модель |
HORYONG HRS206 |
|
|
Производитель |
HORYONG GO. Ltd. (Ю. Корея) |
|
|
Тип |
Кран-манипулятор тросовый, телескопический |
|
|
Грузовой момент, т/м |
18 |
|
|
Максимальная грузоподъемность, кг |
8000 |
|
|

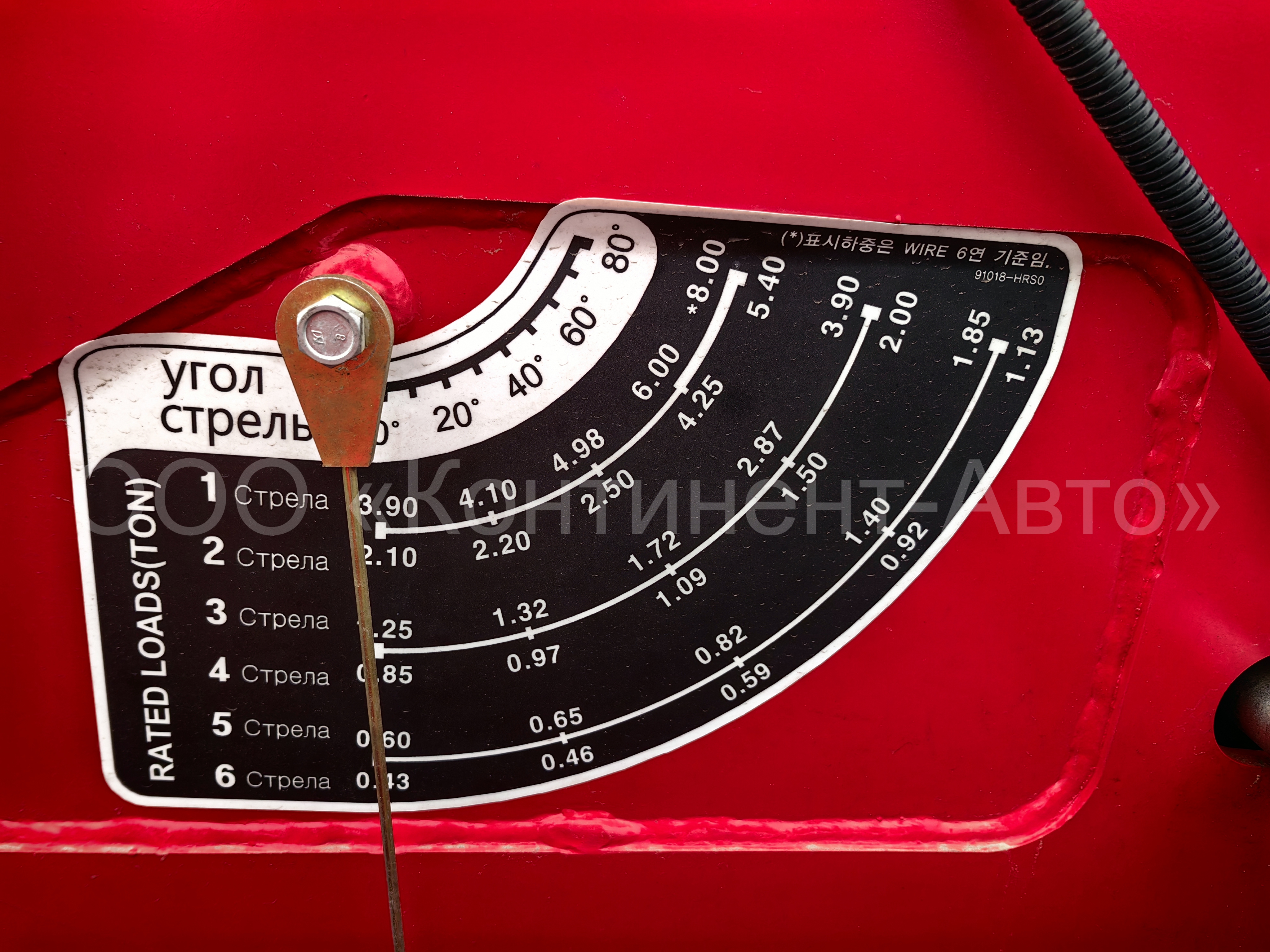

Грузоподъемность по секциям, кг/м
|
1 |
4000/4,6 2150/7,6 1300/10,7 900/13,7 630/16,7 470/19,7 |
|
2 |
||
|
3 |
||
|
4 |
||
|
5 |
||
|
6 |
||
|

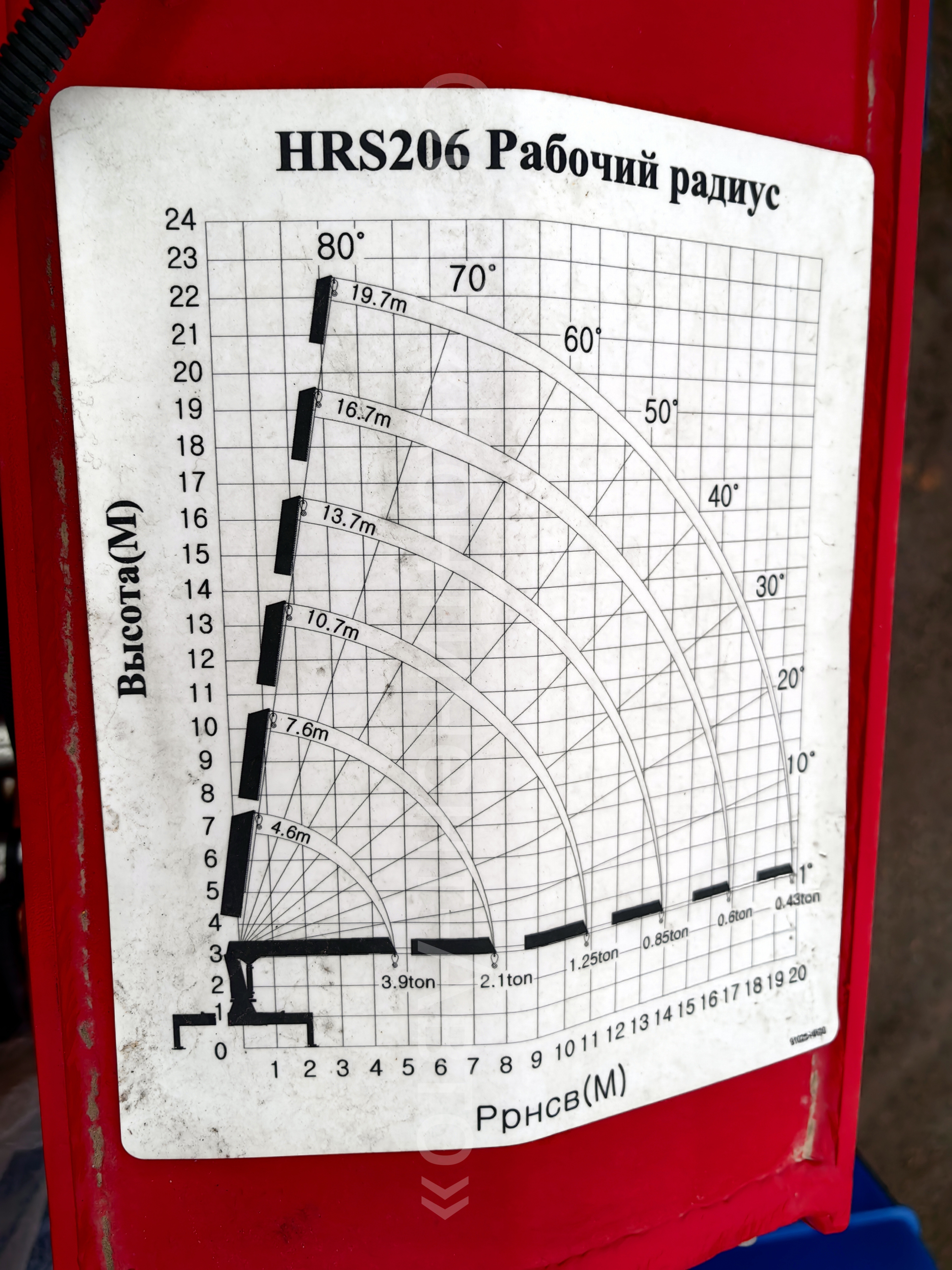

Максимальный рабочий радиус, м |
19,7 |
|
|
Максимальная высота подъема, м |
23 |
|
|
Тип стрелы |
6-гранная |
|
|
Количество секций |
6 (1 основная, 5 выдвижных) |
|
|
Угол наклона, гр |
-0 ~ 81 |
|
|
Угол вращения, оборот |
360 непрерывно |
|
|
Скорость вращения, оборот/мин |
2.5 |
|
|
Пост управления |
верхний |
|
|
Гидросистема |
стандартная |
|
|
Система охлаждения |
кулер |
|
|
Размах аутригеров, м |
передние 6,1 задние 4,3 (гидравлические выдвижные) |
|
